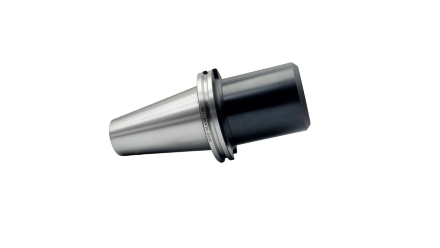

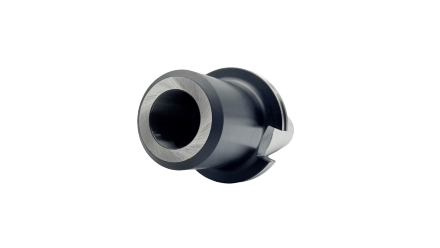

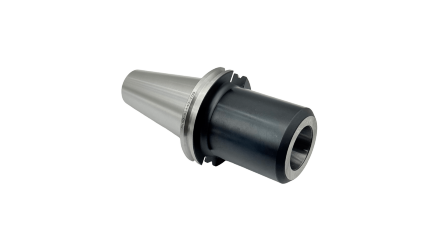

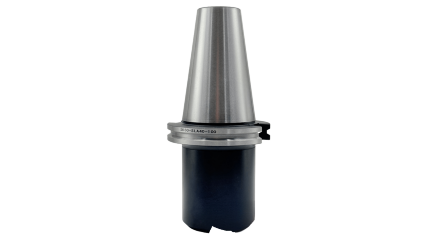

Оправка для концевых фрез SK50-SLN40-100 Weldon TORNERI

Оправка для фрез концевых SK50-SLN40-100 Weldon TORNERI (артикул Т029237) предназначена для надежного крепления концевых фрез и другого осевого инструмента с цилиндрическим хвостовиком диаметром 40 мм и лыской (стандарт Weldon, DIN 1835-B) в шпинделях фрезерных станков с посадочным конусом SK50. Изделие обеспечивает высокую жесткость фиксации и точность центрирования инструмента, необходимые при тяжелых режимах резания и силовом фрезеровании.

Конструкция оправки включает посадочный конус SK50 (стандарт DIN 69871, ISO 7388/1, ГОСТ 25827-93) для установки в шпиндель станка и механизм боковой фиксации типа Weldon (Side Lock). Фиксация инструмента осуществляется с помощью винта с шестигранной головкой, который входит в лыску на хвостовике фрезы, предотвращая проворачивание под нагрузкой. Вылет оправки от шпинделя составляет 100 мм. Оправка оснащена каналами для подачи СОЖ через центральное отверстие (тип AD), что обеспечивает эффективное охлаждение и смазку зоны резания, снижает износ инструмента и улучшает качество обработки.

Характеристики оправки SK50-SLN40-100 Weldon TORNERI:

Тип хвостовика (наружный) — SK50 (конус 7:24, стандарт DIN 69871, ISO 7388/1)

Тип патрона — SLN (Weldon, боковая фиксация)

Диаметр посадочного отверстия под инструмент — 40 мм

Вылет (длина) от шпинделя — 100 мм

Точность изготовления — радиальное биение не более 0,005 мм

Подача СОЖ — через центральное отверстие (тип AD)

Назначение — для концевых фрез и другого осевого инструмента с хвостовиком Weldon (DIN 1835-B, DIN 6535-HB)

Преимущества использования:

Высокая жесткость фиксации — механизм боковой фиксации Weldon обеспечивает более надежное соединение по сравнению с цанговыми патронами, что критично при тяжелых режимах резания и прерывистой обработке

Точное центрирование — прецизионное изготовление конуса и посадочного отверстия гарантирует минимальное радиальное биение (до 0,005 мм), высокое качество обработанной поверхности и снижение вибраций

Стандартизация — соответствие стандартам DIN 69871 и ГОСТ 25827-93 гарантирует совместимость с оснасткой ведущих производителей

Простота установки — конструкция обеспечивает быструю и легкую замену инструмента с помощью винта

Эффективное охлаждение — внутренние каналы для подачи СОЖ увеличивают стойкость инструмента и улучшают качество обработки

Оправки TORNERI изготовлены из стали, проходят многоступенчатый контроль геометрии и соответствуют требованиям промышленной эксплуатации. Продукция гарантирует длительный срок службы при интенсивных нагрузках и стабильное качество обработки в серийном производстве.
