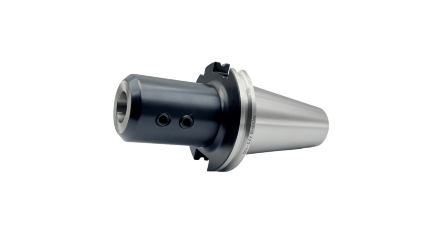

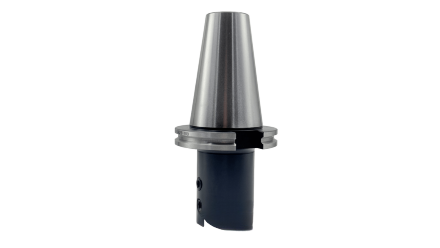

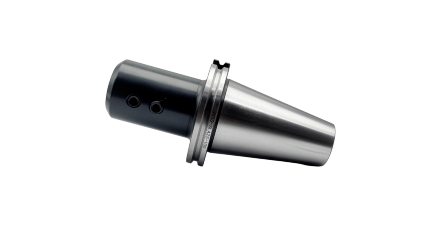

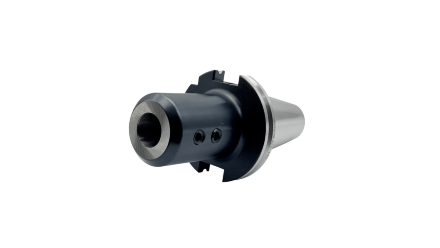

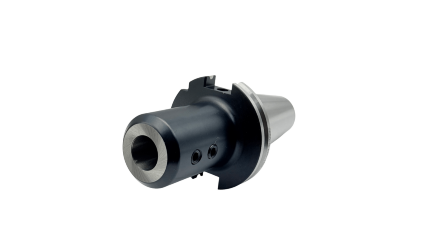

Оправка для концевых фрез SK50-SLN25-100 Weldon TORNERI

Оправка для фрез концевых SK50-SLN25-100 Weldon TORNERI предназначена для надежного крепления концевых фрез с хвостовиком диаметром 25 мм и лыской (стандарт Weldon, DIN 1835-B) в шпинделях станков с посадочным конусом SK50. Изделие обеспечивает высокую жесткость фиксации и точность центрирования инструмента, необходимые при тяжелых режимах резания и черновой обработке.

Конструкция оправки включает посадочный конус SK50 (стандарт DIN 69871, ISO 7388/1, ГОСТ 25827-93) для установки в шпиндель станка и механизм боковой фиксации типа Weldon (Side Lock). Фиксация инструмента осуществляется с помощью винта, который входит в лыску на хвостовике фрезы, предотвращая проворачивание под нагрузкой. Вылет оправки от шпинделя составляет 100 мм. Оправка оснащена каналами для подачи СОЖ через центральное отверстие (тип AD), что обеспечивает эффективное охлаждение зоны резания, снижает износ инструмента и улучшает качество обработки.

Характеристики оправки SK50-SLN25-100 Weldon TORNERI:

Тип хвостовика (наружный) — SK50 (конус 7:24, стандарт DIN 69871, ISO 7388/1, ГОСТ 25827-93)

Тип патрона — SLN (Weldon, боковая фиксация)

Диаметр посадочного отверстия под инструмент — 25 мм

Вылет (длина) — 100 мм

Наружный диаметр — 65 мм

Точность изготовления — радиальное биение не более 0,005 мм

Подача СОЖ — через центральное отверстие (тип AD)

Назначение — для концевых фрез и другого осевого инструмента с хвостовиком Weldon (DIN 1835-B)

Применение — тяжелое и высокоскоростное фрезерование на станках с ЧПУ и ручным управлением

Преимущества использования:

Высокая жесткость фиксации — механизм боковой фиксации Weldon обеспечивает более надежное соединение по сравнению с цанговыми патронами, что критично при силовом фрезеровании и прерывистой обработке

Точное центрирование — прецизионное изготовление конуса и посадочного отверстия гарантирует минимальное радиальное биение (до 0,005 мм), высокое качество обработанной поверхности и снижение вибраций

Стандартизация — соответствие стандартам DIN 69871 и ГОСТ 25827-93 гарантирует совместимость с оснасткой ведущих производителей

Простота установки — конструкция обеспечивает быструю и легкую замену инструмента с помощью винта

Эффективное охлаждение — внутренние каналы для подачи СОЖ увеличивают стойкость инструмента и улучшают качество обработки

Оправки TORNERI изготовлены из стали, соответствуют требованиям промышленной эксплуатации. Продукция гарантирует длительный срок службы при интенсивных нагрузках и стабильное качество обработки в серийном производстве.

Доставка по России — заказы, оформленные и оплаченные до 12:00, отправляются в день заказа. Доставка осуществляется в любой город России надежными транспортными компаниями. Оптовым покупателям предоставляются скидки.
