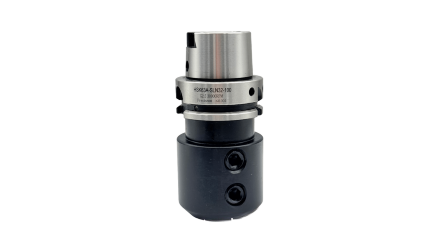

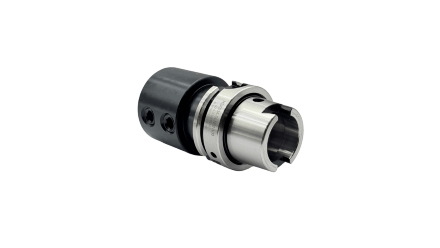

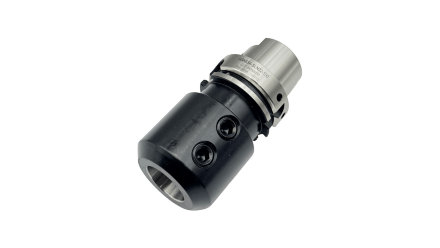

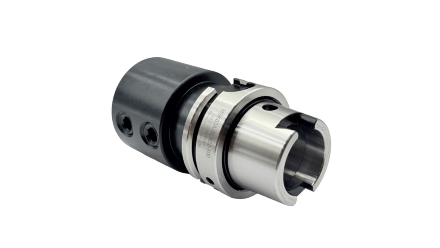

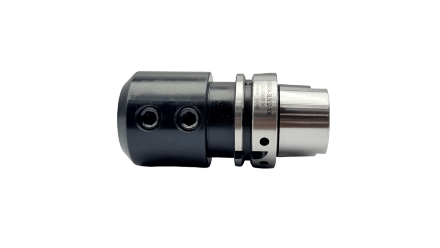

Оправка для концевых фрез HSK63A-SLN32 Weldon TORNERI

Оправка для фрез концевых HSK63A-SLN32 Weldon TORNERI предназначена для надежного крепления концевых фрез и другого осевого инструмента с цилиндрическим хвостовиком и лыской (стандарт Weldon, DIN 1835-B) в шпинделях высокоскоростных фрезерных станков с посадочным конусом HSK63A.

Конструкция оправки включает полый конический хвостовик HSK63A (стандарт DIN 69893, форма А) для установки в шпиндель станка, цилиндрическое посадочное отверстие диаметром 32 мм для хвостовика фрезы и механизм боковой фиксации типа Weldon (Side Lock). Фиксация инструмента осуществляется с помощью винта с шестигранной головкой, который входит в лыску на хвостовике фрезы, предотвращая проворачивание под нагрузкой. Конструкция HSK обеспечивает жесткое и центрированное соединение за счет одновременного контакта по конусу и торцу, что позволяет передавать большие крутящие моменты и работать на высоких оборотах. Оправка оснащена каналами для подачи СОЖ через центральное отверстие, что обеспечивает эффективное охлаждение и смазку зоны резания, снижает износ инструмента и улучшает качество обработки.

Характеристики оправки HSK63A-SLN32 Weldon TORNERI:

Тип хвостовика (наружный) — HSK63A (DIN 69893, форма А)

Тип патрона — SLN (Weldon, боковая фиксация)

Диаметр посадочного отверстия под инструмент — 32 мм

Вылет (длина) от шпинделя — 100 мм

Наружный диаметр — 63 мм

Точность изготовления — радиальное биение не более 0,005 мм, класс балансировки G2.5

Подача СОЖ — через центральное отверстие

Назначение — для концевых фрез и другого осевого инструмента с хвостовиком Weldon (DIN 1835-B)

Применение — высокоскоростная обработка на станках с ЧПУ

Преимущества использования:

Высокая жесткость фиксации — механизм боковой фиксации Weldon обеспечивает более надежное соединение по сравнению с цанговыми патронами, что критично при тяжелых режимах резания и прерывистой обработке

Точное центрирование — прецизионное изготовление конуса и посадочного отверстия гарантирует минимальное радиальное биение (до 0,005 мм), высокое качество обработанной поверхности и снижение вибраций

Высокоскоростная обработка — конструкция HSK63A обеспечивает балансировку класса G2.5, что позволяет работать на высоких оборотах шпинделя до 25000 об/мин

Стандартизация — соответствие стандартам DIN 69893 (HSK63A) и DIN 1835-B гарантирует совместимость с оснасткой ведущих производителей

Эффективное охлаждение — внутренние каналы для подачи СОЖ увеличивают стойкость инструмента и улучшают качество обработки

Оправки TORNERI изготовлены из стали, проходят многоступенчатый контроль геометрии, динамическую балансировку и соответствуют требованиям промышленной эксплуатации. Продукция гарантирует длительный срок службы при интенсивных нагрузках и стабильное качество обработки в серийном производстве.
