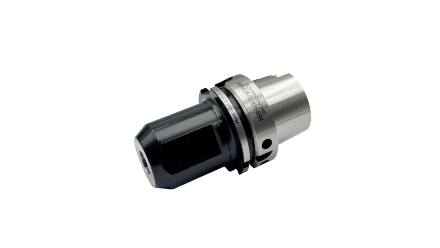

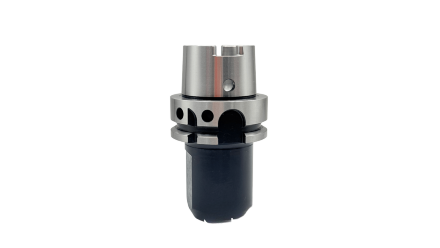

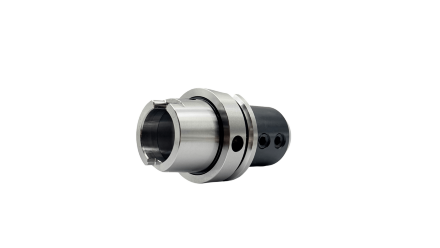

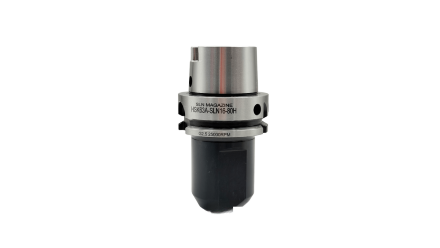

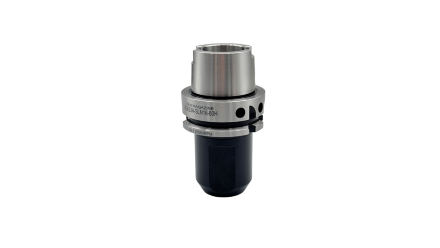

Оправка для концевых фрез HSK63A-SLN16 Weldon TORNERI

Оправка для фрез концевых HSK63A-SLN16 Weldon TORNERI предназначена для надежного крепления концевых фрез и другого осевого инструмента с цилиндрическим хвостовиком и лыской (стандарт Weldon, DIN 1835-B) в шпинделях фрезерных станков с посадочным конусом HSK63A. Изделие решает проблему надежной фиксации инструмента при высоких скоростях резания, обеспечивая жесткое соединение и высокую точность центрирования при металлообработке.

Конструкция оправки включает посадочный конус HSK63A (стандарт DIN 69893, форма А) для установки в шпиндель станка, цилиндрическое посадочное отверстие диаметром 16 мм для хвостовика фрезы и механизм боковой фиксации типа Weldon (Side Lock). Фиксация инструмента осуществляется с помощью винта с шестигранной головкой, который входит в лыску на хвостовике фрезы, предотвращая проворачивание под нагрузкой. Конструкция HSK обеспечивает жесткое и центрированное соединение за счет одновременного контакта по конусу и торцу, что позволяет передавать большие крутящие моменты и работать на высоких оборотах. Оправка оснащена каналами для подачи СОЖ через центральное отверстие, что обеспечивает эффективное охлаждение и смазку зоны резания, снижает износ инструмента и улучшает качество обработки.

Характеристики оправки HSK63A-SLN16 Weldon TORNERI:

Тип хвостовика (наружный) — HSK63A (DIN 69893, форма А)

Тип патрона — SLN (Weldon, боковая фиксация)

Диаметр посадочного отверстия под инструмент — 16 мм

Длина вылета (L) — 100 мм

Наружный диаметр — 48 мм

Точность изготовления — радиальное биение не более 0,005 мм, класс балансировки G2.5 на 25000 об/мин

Подача СОЖ — через центральное отверстие

Назначение — для концевых фрез и другого осевого инструмента с хвостовиком Weldon (DIN 1835-B)

Применение — высокоскоростная обработка на станках с ЧПУ

Преимущества использования:

Высокая жесткость фиксации — механизм боковой фиксации Weldon обеспечивает надежное соединение, предотвращая проворачивание инструмента даже при высоких нагрузках, что критично при тяжелых режимах резания и прерывистой обработке

Точное центрирование — прецизионное изготовление конуса и посадочного отверстия гарантирует минимальное радиальное биение (до 0,005 мм), высокое качество обработанной поверхности и снижение вибраций

Высокоскоростная обработка — конструкция HSK63A обеспечивает балансировку класса G2.5, что позволяет работать на оборотах до 25000 об/мин

Стандартизация — соответствие стандарту DIN 69893 (HSK63A) и DIN 1835-B гарантирует совместимость с оснасткой ведущих производителей

Эффективное охлаждение — внутренние каналы для подачи СОЖ увеличивают стойкость инструмента и улучшают качество обработки

Оправки TORNERI изготовлены из стали, соответствуют требованиям промышленной эксплуатации. Продукция гарантирует длительный срок службы при интенсивных нагрузках и стабильное качество обработки в серийном производстве.
