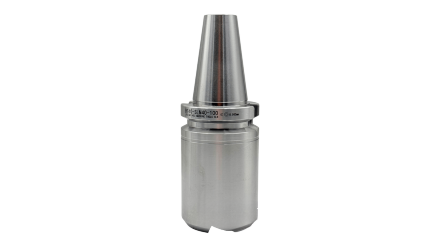

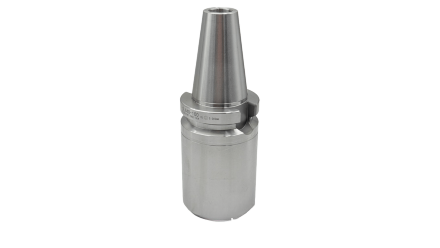

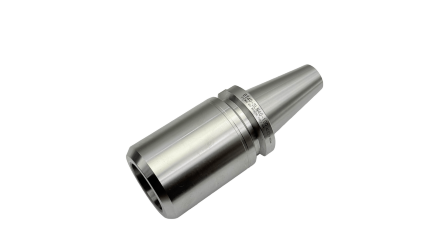

Оправка для концевых фрез BT40-SLN40-100 Weldon TORNERI

Оправка для фрез концевых BT40-SLN40-100 Weldon TORNERI предназначена для надежного крепления концевых фрез и другого осевого инструмента с цилиндрическим хвостовиком и лыской (стандарт Weldon, DIN 1835-B) в шпинделях фрезерных станков с конусом BT40. Изделие решает проблему надежной фиксации инструмента при высоких нагрузках, обеспечивая жесткое соединение и высокую точность центрирования при металлообработке.

Конструкция оправки включает посадочный конус BT40 для установки в шпиндель станка (стандарт MAS 403 BT, JIS B 6339), цилиндрическое посадочное отверстие диаметром 40 мм для хвостовика фрезы и механизм боковой фиксации типа Weldon (Side Lock). Фиксация инструмента осуществляется с помощью винтов с шестигранной головкой, которые входят в лыску на хвостовике фрезы, предотвращая проворачивание под нагрузкой. Вылет оправки от шпинделя составляет 100 мм. Оправка оснащена каналами для подачи СОЖ через центральное отверстие (тип AD), что обеспечивает эффективное охлаждение и смазку зоны резания, снижает износ инструмента и улучшает качество обработки.

Характеристики оправки BT40-SLN40-100 Weldon TORNERI:

Тип хвостовика (наружный) — BT40 (конус 7:24, стандарт MAS 403 BT, JIS B 6339)

Тип патрона — SLN (Weldon, боковая фиксация)

Диаметр посадочного отверстия под инструмент — 40 мм

Вылет (длина) — 100 мм

Наружный диаметр — 78 мм

Точность изготовления — радиальное биение не более 0,01 мм

Подача СОЖ — через центральное отверстие (тип AD)

Назначение — для концевых фрез и другого осевого инструмента с хвостовиком Weldon (DIN 1835-B)

Преимущества использования:

Жесткость и надежность фиксации — механизм боковой фиксации Weldon обеспечивает более высокую жесткость по сравнению с цанговыми патронами, что критично при тяжелых режимах резания и прерывистой обработке

Точное центрирование — прецизионное изготовление конуса и посадочного отверстия гарантирует минимальное радиальное биение (до 0,01 мм), высокое качество обработанной поверхности и снижение вибраций

Стандартизация — соответствие стандарту MAS 403 BT (JIS B 6339) и DIN 1835-B гарантирует совместимость с оснасткой ведущих производителей

Простота установки — конструкция обеспечивает быструю и легкую замену инструмента с помощью винтов

Эффективное охлаждение — внутренние каналы для подачи СОЖ увеличивают стойкость инструмента и улучшают качество обработки

Оправки TORNERI изготовлены из стали, соответствуют требованиям промышленной эксплуатации.
