Объект-микрометр ОМО, отражённого света, для микроскопа, с поверкой, рабочий эталон 2-го разряда ЛОМО

СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ

Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	590-63
Российская Федерация, АО "РЖД"	не внесено
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КазИнМетр	не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Изготовитель: ПО "ЛОМО" (СССР).
Состояние: с хранения или восстановленный.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Назначение средства измерений
Объект-микрометры ОМО (для отраженного света) и ОМП (для проходящего света) (далее - ОМ) предназначены для определения увеличения линейного поля зрения микроскопов, проекторов, цены деления окулярных шкал и сеток, измерения линейных размеров микрообъектов и выполнения иных расчётов, основанных на измерении и обработке линейных размеров в поле зрения оптического микроскопа в проходящем и отражённом свете, тёмном поле, фазовом контрасте, люминесценции, поляризации и при иных видах исследований. В цифровых микроскопах применяются для калибровки цифровой системы визуализации и документирования микроскопа для последующего автоматического измерения расстояний средствами программного обеспечения.

Описание средства измерений
Принцип действия объект-микрометров (ОМ) - измерение длины методом сравнения путём наложения изображения его шкалы на измеряемый объект.
ОМ представляет собой стеклянную пластину прямоугольного сечения. Шкаловая поверхность расположена в центре пластины. На шкаловой поверхности методом фотолитографии нанесены штрихи: позитив (для проходящего света) или негатив (для отраженного света). Справа и слева от основной шкалы может быть нанесено не более четырёх штрихов с тем же шагом.

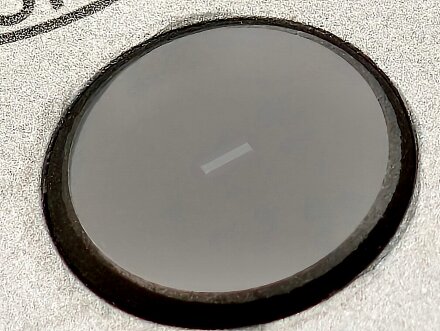

Внешний вид объект-микрометров
ОМО
ОМП

Работа с объект-микрометром.

Объективный микрометр (объект-микрометр) имеет стеклянную или металлическую пластинку, на которой нанесена шкала (длиной обычно 1 мм) с делениями через 0,01 мм (10 мкм). В микроскопах при помощи окуляра со шкалой (окуляр-микрометра) измеряют микроскопические объекты: величину зёрен, глубину цементованного и азотированного слоёв, и др. В связи с тем, что увеличение микроскопа зависит от комбинации окуляра и объектива, то цена деления окуляра со шкалой будет зависеть от того, в паре с каким объективом рассматривается в окуляре контролируемое изделие. Поэтому возникает необходимость для каждого объектива в отдельности определить цену деления шкалы окуляра.
Цена деления шкалы окуляра зависит от увеличения объектива: она тем меньше, чем больше увеличение объектива. Цену деления шкалы определяют для каждого сочетания объектива и окуляра при помощи объект-микрометра.
Для определения цены деления шкалы окуляра можно воспользоваться следующими рекомендациями:

• включить микроскоп;
• убедиться, что в микроскоп вставлен окуляр со шкалой;

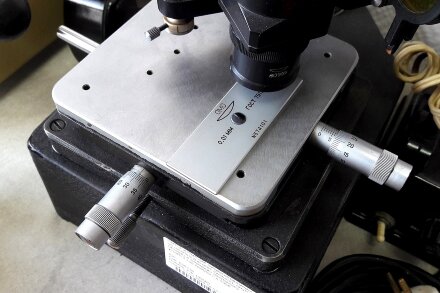

• объект-микрометр поместить на предметный столик микроскопа и вращением ручек грубой и плавной настройки получить резкое изображение его шкалы;
• совместить изображение шкалы объект-микрометра с изображением шкалы окуляра, что достигается перемещением предметного столика микроскопа и поворотом всего окуляра в окулярном тубусе.

Рис. Определение цены деления шкалы окуляра

• после совмещения шкал подсчитать число делений объект-микрометра, укладывающихся в некоторое число делений шкалы окуляра при полном совпадении крайних выбранных рисок;
• цена деления окулярной шкалы определяется по формуле: L = (NS)/n,     где L — цена деления окуляр-микрометра; N — число делений объект-микрометра; S — цена одного деления объект-микрометра (см. маркировку на объект-микрометре и в сертификате калибровки), n — число делений окуляр-микрометра, совпадающих с числом делений объект-микрометра.
