Объект-микрометр ОМ-3, для микроскопа, без поверки, 0,01/0,05/0,1 Восток-7

Основные сведения об объект-микрометре проходящего света ОМ-3

Изготовитель: "Восток-7"

Состояние: новое изделие

Поверка: отсутствует - не внесено в госреестр. По заказу возможна калибровка в аккредитованной лаборатории с оформлением свидетельства.

Объект-микрометры ОМ-3 (далее – объект-микрометры) предназначены для измерений длины при передаче единицы длины средствам измерений, а также для настройки и юстировки измерительных приборов. Объект-микрометры используются в работе как в проходящем, так и в отражённом свете.

Сфера применения: измерительные микроскопы, проекторы, цены деления окуляр-микрометров, окулярных шкал и сеток.

Объект-микрометры могут использоваться для измерения линейных размеров микрообъектов и выполнения иных расчётов, основанных на измерении и обработке линейных размеров в поле зрения оптического микроскопа в проходящем и отражённом свете, тёмном поле, фазовом контрасте, люминесценции, поляризации и при иных видах исследований. В цифровых микроскопах объект-микрометр применяется для калибровки цифровой системы визуализации и документирования микроскопа для последующего автоматического измерения расстояний средствами программного обеспечения (далее ПО). Для этого необходимо определить коэффициент пересчёта размера микрообъекта, измеренного в условных единицах «Пиксель» (разрешение цифровой камеры) в размеры метрической системы СИ «Микрометры». Сохранив фотоизображение шкалы объект-микрометра при каждом рабочем увеличении микроскопа и указав известное расстояние в режиме калибровки можно задать коэффициент пересчёта в единицы длины (метр, миллиметр, микрометр, нанометр и т.д.) в плоскости фокусного расстояния, обеспечивающего максимальную резкость изображения.

Принцип действия объект-микрометров заключается в хранении и передаче единицы длины.

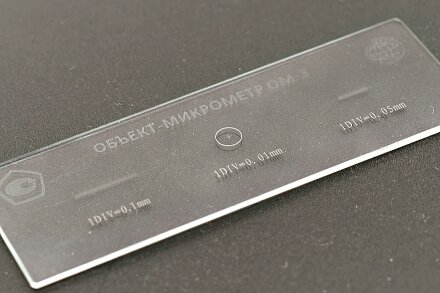

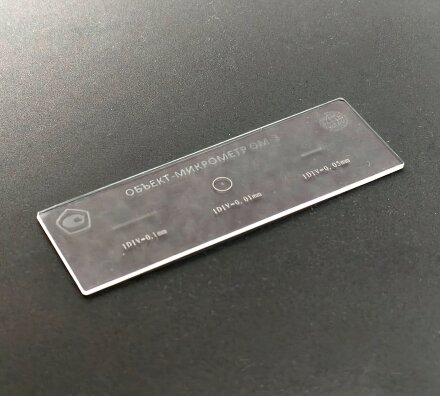

Объект-микрометр представляет собой плоскопараллельную стеклянную пластину, в центре которой методом фотолитографии нанесены штрихи (т.н. "шкаловая поверхность").  Объект-микрометр имеет две шкаловые поверхности:

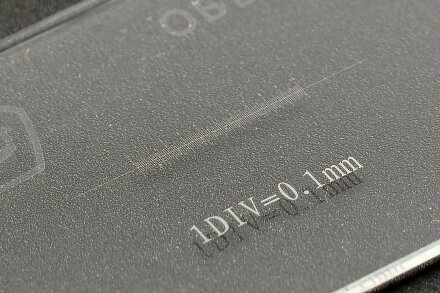

• Шкала длиной 100 мм, разделена на 100 равных частей, с ценой деления шкалы 0,1 мм.

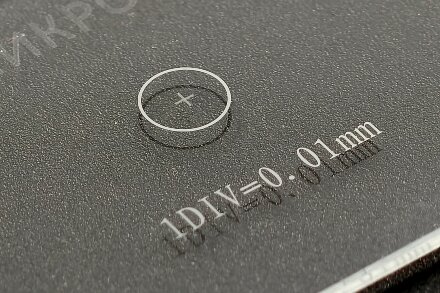

• Шкала длиной 1 мм, разделена на 100 равных частей, с ценой деления шкалы 0,01 мм.

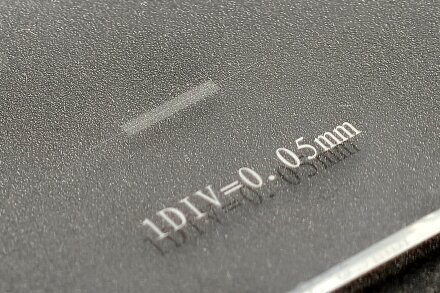

• Шкала длиной 50 мм, разделена на 100 равных частей, с ценой деления шкалы 0,05 мм.

Работа с объект-микрометром.

5.1 Подготовка к работе

Перед эксплуатацией рекомендуется протереть объект-микрометр мягкой безворсовой тканью, смоченной этиловым спиртом по ГОСТ 5962-2013. После работы необходимо тщательно протереть ОМ от иммерсионного масла или биологических жидкостей и убрать в штатный футляр.

5.2 Использование

5.2.1 Объект-микрометр ОМ-2 для проходящего света применяется для измерений увеличения, линейного поля зрения микроскопов, проекторов, цены деления окулярных шкал и сеток, в том числе виртуальных сеток в программном обеспечении, при работе как в проходящем, так и в отражённом свете (при использовании мер длины концевых плоскопараллельных), а также для поверки (калибровки) микроскопов и проекторов. При использовании совмещают штрихи объект-микрометра с измеряемым объектом.

5.2.2 Определение цены деления шкалы окуляра микроскопа с помощью объект-микрометра. Цену деления шкалы определяют для каждого сочетания объектива и окуляра.

5.2.2.1 Определение цены деления шкалы окуляра при использовании оптической системы микроскопа необходимо проводить в следующей последовательности:

- включить микроскоп;

- убедиться, что в микроскоп вставлен окуляр со шкалой;

- извлечь объект-микрометр из футляра. Осмотреть стекло и шкалу на предмет повреждений или загрязнений, при необходимости – очистить согласно п. 5.1.3;

- объект-микрометр поместить на предметный столик микроскопа и вращением ручек грубой и плавной настройки получить резкое изображение его шкалы;

- совместить изображение шкалы объект-микрометра с изображением шкалы окуляра (рис. 2), что достигается перемещением предметного столика микроскопа и поворотом всего окуляра в окулярном тубусе.

Рис. 2 Определение цены деления шкалы окуляра при использовании оптической системы

• после совмещения шкал подсчитать число делений объект-микрометра, укладывающихся в некоторое число делений шкалы окуляра при полном совпадении крайних выбранных рисок;
• цена деления окулярной шкалы определяется по формуле: L = (NS)/n,     где L — цена деления окуляр-микрометра; N — число делений объект-микрометра; S — цена одного деления объект-микрометра (см. маркировку на объект-микрометре и в сертификате калибровки), n — число делений окуляр-микрометра, совпадающих с числом делений объект-микрометра.

- средствами программного обеспечения вывести изображение с цифровой камеры на экран монитора компьютера;

извлечь объект-микрометр из футляра. Осмотреть стекло и шкалу микрометра на предмет повреждений или загрязнений, при необходимости – очистить;

- объект-микрометр поместить на предметный столик микроскопа;

- установить с помощью регулировок микроскопа фокус на шкале микрометра, используя окружность, и отцентрировать в поле зрения шкалу объект-микрометра путём перемещения предметного стола, добиться резкого изображения шкалы объект-микрометра;

- установить используемое разрешение цифровой камеры микроскопа;

- получить на экране монитора контрастное изображение шкалы объект-микрометра и сделать фотографию изображения на основании руководства пользователя программного обеспечения;

- средствами программного обеспечения для видеозахвата осуществить калибровку системы измерения, осуществляемую вычислением и сохранением коэффициента для пересчета количества единиц "пиксели" в "микрометры".

Рисунок 3 – Определение цены деления шкалы окуляра при использовании цифровой камеры.

Калибровку необходимо проводить для каждого используемого объектива и для каждого применяемого разрешения цифровой камеры. Проверьте рекомендации в руководстве пользователя используемой вами цифровой камеры.

При работе с объективами 40х и более, для повышения точности измерения/калибровки стоит учитывать ширину штриха.

При работе с объективом 100х необходимо добавить каплю иммерсионного масла непосредственно на объект-микрометр, после чего подвести объектив и выполнить калибровку.

При определении цены деления шкалы окуляра рекомендуется использовать максимально большое количество делений шкалы объект-микрометра в поле зрения – это снизит погрешность калибровки и, следовательно, погрешность всех последующих измерений.

5.3 После работы необходимо тщательно протереть объект-микрометр от иммерсионного масла или биологических жидкостей и убрать в штатный футляр. Объект-микрометр поставляется в штатном пластиковом футляре, что позволяет защитить стекло от повреждения при транспортировке и хранении.
