Описание и характеристики

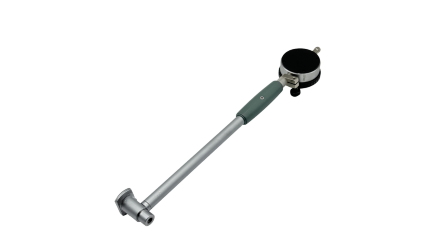

Индикаторный нутромер используют для измерения и сравнительного контроля внутренних размеров отверстий, втулок, гильз и расточек диаметром 50–160 мм. Отсчёт индикатора — 0,01 мм. Рабочая схема предусматривает установку измерительных элементов между противоположными стенками с последующей оценкой показания при правильной ориентации корпуса.
В обозначении НИ зашифрован тип инструмента — нутромер индикаторный, числа 50–160 указывают диапазон измеряемых размеров, а 0,01 — шаг отсчёта. Прибор применяют после операций сверления, растачивания и внутреннего шлифования для контроля цилиндрических поверхностей и выявления отклонений.
При выборе учитывают диапазон отверстия, глубину измерения и условия базирования внутри детали. Перед работой очищают поверхность от загрязнений, проверяют плавность хода измерительного узла и выполняют несколько установок без перекоса, фиксируя устойчивое показание индикатора.
