Описание и характеристики

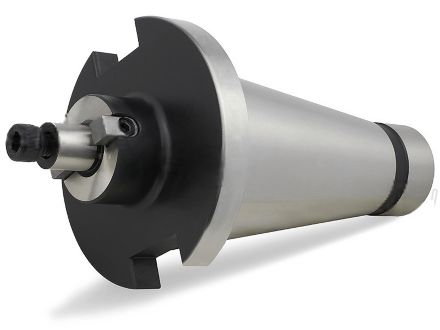

Оправка CNCM NT50-FMB22-50 патрон DIN2080 предназначена для зажима торцевых фрез с поперечным шпоночным пазом в универсальных фрезерных станках. В источнике также указано назначение для торцевых/насадных фрез. Исполнение соответствует виду патрона NT-FMB для торцевых фрез.
Тип хвостовика — NT50. Посадочный диаметр составляет 22 мм, диаметр d — 22 мм, диаметр D — 48 мм. Длина L — 50 мм, размер H — 18 мм. Для крепления предусмотрена гайка М10.
Форма патрона — AD, подача СОЖ выполняется через сквозное отверстие. Затяжной винт входит в комплект. Ключ и штревель к патрону приобретаются отдельно. Масса оправки — 3.321 кг.
Технические характеристики
БрендCNCM
Тип оснасткиПатроны и оправки фрезерные
Тип хвостовикаNT50
Серия конусаNT
Вид патрона/оправкиNT-FMB для торцевых фрез
Назначение патронаДля торцевых/насадных фрез
СтандартDIN2080
Наружный диаметр D, мм48
Посадочный диаметр d, мм22
Длина L, мм50
