Описание и характеристики
Описание

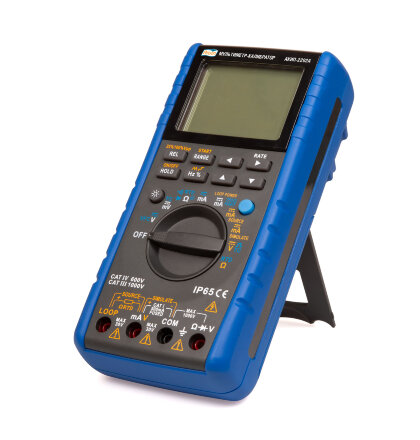

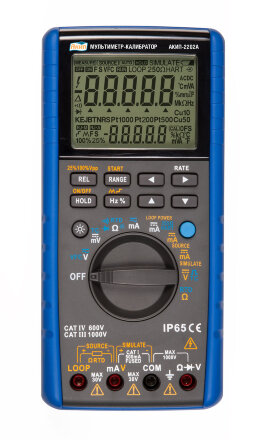

Многофункциональный калибратор промышленных процессов АКИП-2202А объединяет в себе два наиболее часто используемых эксплуатационным персоналом прибора – цифровой мультиметр и универсальный калибратор петли тока. В отличие от предыдущих модификаций новинка имеет увеличенную точность измерений/ воспроизведения (базовая погрешность ±0,05%), добавлена поддержка термосопротивления PT1000, модель получила расширенный диапазон воспроизведения сопротивления до 4 кОм (ранее 400 Ом).
VFC (Volt - Frequency Converter) востребовано при работах в цепях, где присутствует изменение/ регулировка частоты или частота сигнала управления синтезируется или модулируется с использованием ШИМ (широтно-импульсной модуляции). Функция реализует фильтрацию, которая отсеивает верхние частоты и пропускает на измерение основную гармонику. В цепях и ИУ, где могут присутствовать гармоники высших порядков, для проверки достоверности показаний необходимо производить измерения в 2-х режимах – в функции обычного вольтметра ACV и в режиме активации «VFC».
При контроле технологических и производственных процессов, сигналов от первичных преобразователей АКИП-2202А обеспечивает измерение параметров: постоянный ток и напряжение, электрическое сопротивление, частота, импульсы, температура с помощью термопар (типы R, S, K, E, J, T, N, B) и термопреобразователей сопротивления (Pt100, Pt1000 и Cu50). В режиме «Источник» воспроизводится: постоянное напряжение и ток, сопротивление постоянному току, частота и заданное число импульсов, статические характеристики термопар и термопреобразователей сопротивления, поддерживается режим токовой петли от внутреннего источника.
Калибратором удобно пользоваться благодаря понятным органам управления и удобному интерфейсу. Надежная и прочная конструкция корпуса, высокий класс защиты от внешних факторов (IP65) позволяют эксплуатировать его в жестких условиях внешней среды на промышленных площадках без каких-либо компромиссов.
Характеристики
| Характеристики | Значения |
|---|---|
| Диапазон пост. Uвых (источник) | -10 мВ … 11 В |
| Диапазон пост. Iвых (источник) | 0 … 33 мА |
| Диапазон частот (источник) | 1,00 Гц … 11 кГц |
| Диапазон Rвых (источник) | 0,1 Ом … 4 кОм |
| Диапазон температур «термопары» (имитация) | -250 … +1820 °C (R,S,K,E,J,T,N,B) |
| Диапазон температур «термосопротивления» (имитация) | -200 … +850 °C (PT1000, PT100, Cu50) |
| Погрешность воспроизведения U/ I / F/ R | 0,05 % (базовая) |
| Диапазон пост. Uвх (измеритель) | -55 мВ … 1000 В |
| Диапазон перем. Uвх (измеритель) | 0,01 мВ … 1000 В |
| Диапазон пост. Iвх (измеритель) | - 55 мА … 500 мА |
| Диапазон перем. Iвх (измеритель) | 0,01 мА … 500 мА |
| Диапазон частот (измеритель) | 0,0001 Гц … 5 кГц |
| Диапазон Rвх (измеритель) | 0,01 Ом … 55 МОм |
| Диапазон температур «термопары» (измеритель T) | -200 … +1800 °C (R,S,K,E,J,T,N,B) |
| Диапазон температур «термосопротивления» (измеритель T) | -200 … +850 °C (PT100, PT1000, Cu50) |
| Прозвонка | ≤ 600 Ом |
| Погрешность измерения U | 0,05 % (базовая) |
| Вид питания | 4,5 В, батареи 3х1,5 В или аккумуляторы 3х1,2 В тип АА |

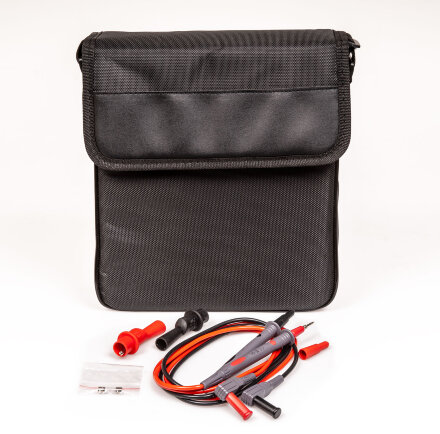

Комплектация
- Мультиметр-калибратор АКИП-2202А
- Измерительный провод со съемным наконечником - 2 шт.
- Зажим типа крокодил - 2 шт.
- Предохранитель - 2 шт.
- Сумка-чехол
- Элемент питания АА - 4 шт.
- Руководство по эксплуатации
- Индивидуальная упаковка
