Описание и характеристики
Описание

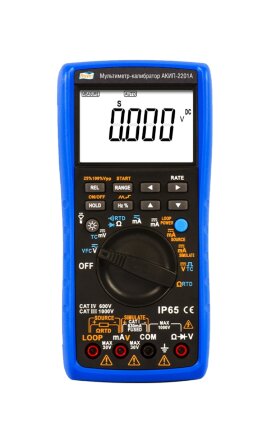

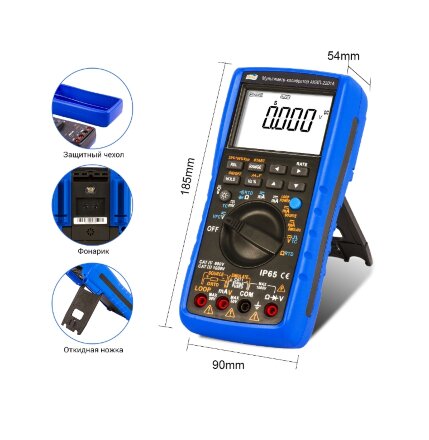

Мультиметр-калибратор процессов АКИП-2201А сочетает в себе два наиболее часто используемых любым техническим специалистом инструмента. Он представляет собой комбинацию универсального цифрового мультиметра и калибратора петли тока в одном цельном, надежном и портативном инструменте. Поэтому отпадает необходимость иметь под рукой при диагностике и эксплуатационном контроле целый набор других тестеров и специализированных приборов.
Имеется возможность работы АКИП-2201А в режиме «Генерация постоянного тока в токовой петле» как с внутренним источником питания петли 24 В (Source Mode) в диапазоне значений тока от 0 до 33 мА, так и с питанием от внешнего источника питания 5-24 В пост. (Simulate Mode). Данные функции калибровки петли тока/ LOOP востребованы при проведении испытаний датчиков и передающих устройств, а также других преобразователей из номенклатуры вторичной аппаратуры.
Характеристики
| Режим | Предел | Диапазон измерений | Разрешение(К) | Абсолютная погрешность |
|---|---|---|---|---|
| Постоянное напряжение, DCV | 60 мВ | от минус 60,00 мВ до +60,00 мВ от минус 600,00 мВ до +600,00 мВ от минус 6,000 В до + 6,000 В от минус 60,00 В до + 60,00 В от минус 600,0 мВ до +600,0 мВ от минус 1000 мВ до +1000 мВ | 0,01 мВ 0,1 мВ 0,001 В 0,01 В 0,1 В 1 В | ±(0,002 x Uх+4К) |
| Переменное напряжение, ACV (20-1000) Гц | 6 В | от 0 В до 6,000 В | 0,001 В | ± 0,005 x Uх+4К (для f< 400Гц) ± 0,05 x Uх+4К (для f> 400Гц) |
| 60 В | от 0 В до 60,00 В | 0,01 В | ± 0,005 x Uх+4К | |
| 600 В | от 0 В до 600,0 В | 0,1 В | ± 0,005 x Uх+4К | |
| Перем. напряжение ACV с фильтрацией VCF | 600 | от 0 В до 600,0 В | 0,1 В | ± 0,05 x Uх+10К |
| Сопротивление, R (OHM) | 600 Ом | от 0 до 600,0 Ом | 0,1 Ом | ±(0,002 x Rх+4К) |
| 6 кОм | от 0 до 6,000 кОм | 1 Ом | ||
| 60 кОм | от 0 до 60,00 кОм | 0,01 кОм | ||
| 600 кОм | от 0 до 600,0 кОм | 0,1 кОм | ±(0,005 x Rх+4К) | |
| 6 МОм | от 0 до 6,000 МОм | 1 кОм | ±(0,01 x Rх+4К) | |
| 60 МОм | от 0 до 60,00 МОм | 0,01 МОм | ±(0,02 x Rх+4К) | |
| Постоянный ток, DCA | 60 мА 600 мА | от минус 60,000 мА до +60,000 мА от минус 600,00 мА до +600,00 мА | 0,001 мА 0,01 мА | ±(0,002 x Iх+4К) |
| Переменный ток, ACA (20-1000) Гц | 60 мА 600 мА | от 0 мА до 60,000 мА от 0 мА до 600,00 мА | 0,01 мА 0,01 мА | ±(0,005 x Iх+10К) |
| Частота* , F | 10 Гц 100 Гц 1 кГц 10 кГц | от 0 до 9,9999 Гц от 0 до 99,999 Гц от 0 до 999,99 кГц от 0 до 9,9999 кГц | 0,0001 Гц 0,001 Гц 0,01 Гц 0,0001 кГц | ±(0,002 x Fх+4К) |
| Коэф. заполнения % | DUTY | 10%...90% | 0,1% | 1% |
| Тест диодов (p-n) | 2 В | - | 0,001 В | 1% +10К |
| Звуковая прозвонка | 600 Ом | - | 0,1 Ом | <50Ом (порог. значение) |
| Измерение температуры с помощью термопар, Tc (погреш. без учета компенсации темп. холодного спая) | R S B K E J T N | 40…1760 C 200…1760 C 400…1800 C -200…1350,0 C -200…700,0 C -200…950,0 C -200 …400,0 C -200…1300,0 C | 1 C | 0,5%+3К (<=100 C) 0,5%+2 К (>100 C) 0,5%+2 К (<=-100 0C) 0,5%+1 К (>-100 0C) |
| Изм. температуры с т/сопротивлением/ RTD (погреш. без учета R соед. проводов). Изм. ток 1 мА. | PT100 PT1000 Cu50 | -200…850 0C -200…800 0C от минус 50…+150 °C | 1 C 1 C 0,1 C | 0,5%+3 емр |
| Постоянное напряжение DCV | 100 мВ1 1000 мВ 2 10 В3 | от минус 10,00 мВ до +110 мВ от минус 100,0 мВ до +1100,0 мВ от минус 1,000 В до +11,000 В | 0,01 мВ 0,1 мВ 0,001 В | ±(0,002 x Uх+4К) |
| Постоянный ток DCI | -30 мА3 | от +0,001 мА до +33,000 мА | 0,001 мА | ±(0,002 x Iх+4К) |
| Эмуляция передатчика SIMULATE | -30 мА5 | от -0,001 мА до -33,000 мА | 0,001 мА | |
| Токовая петля (LOOP power)6 | 24 В | ± 10 % | ||
| Частота* (FREQ.) | 100 Гц 1 кГц 10 кГц | от 1 до 110 Гц от 0,100 до 1,100 кГц от 1,0 до 11,0 кГц | 0,1 Гц 1 Гц 100 Гц | ±(0,002Fх+2К) |
| Сопротивление (OHM) | 400 Ом | от 0,1 до 400,0 Ом | 0,1 Ом | ±(0,002 x Rх+4К)** |
| Формирование статических характеристик термопар / TC*** | R | от 0 до +1760 °C | 1°C | ±(0,002 x tх+3К)≤ 100°C ±(0,002 x tх +2К)>100°C |
| S | от 0 до +1760 °C | |||
| B | от 600 до +1820 °C | |||
| K | от минус 200 до +1372 °C | 0,1°C | ±(0,002 x tх+2К) ≤100°C ±(0,002 x tх+1К)> - 100°C | |
| E | от минус 200 до +1000 °C | |||
| J | от минус 200 до +1200 °C | |||
| T | от минус 250 до +400 °C | |||
| N | от минус 200 до 1300 °C | |||
| Формирование статических хар-к термопреобр. сопротивления RTD**** | Pt100 Cu50 | от минус 200 до +850 °C от минус 50 до +150 °C | 0,1°C | ±(0,002 x tх+6К) |
Комплектация
- Мультиметр-Калибратор АКИП-2201А
- Сумка-чехол
- Измерительные провода - 2 шт.
- Зажимы типа крокодил - 2 шт.
- Предохранитель - 4 шт.
- Элементы питания AAA - 4 шт.
- Руководство по эксплуатации
- Индивидуальная упаковка
