Описание

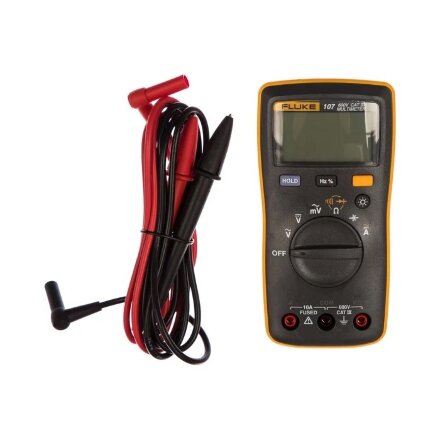

Цифровой мультиметр Fluke 107.
Fluke 107 - это простой и компактный аппарат, при помощи которого вы сможете измерить силу постоянного и переменного тока, напряжение, сопротивление. Кроме того, мультиметр Fluke 107 позволит вам провести тестирование диодов, проверить электроцепи на разрыв, а также измерить частоту и емкость.
Мультиметр будет полезен при проверке электросетей, установке, отладке и обслуживании электрооборудования и осветительных приборов, при монтаже проводки. Аппарат имеет малые размеры, и его очень удобно использовать в профессиональной деятельности. Мультиметр легко помещается в карман одежды и в ящик для инструментов, благодаря чему этот прибор всегда будет под рукой.
ОСОБЕННОСТИ МУЛЬТИМЕТРА Fluke 107
- Имеет дисплей с мощной подсветкой и шкалой на 6000 разрядов. На экран выводятся результаты работы, текущий режим измерений, а также индикатор заряда батареи. Благодаря наличию подсветки вы можете совершать измерения даже в темных помещениях
- Легок в управлении. Настройка и управление осуществляются при помощи четырех кнопок и переключателя. Кнопки размещены в удобном порядке, что позволяет управлять аппаратом одной рукой
- Аппарат имеет специальные режимы для измерения коэффициента заполнения и тестирования диодов. Входная клемма мультиметра Fluke 107 позволяет измерять переменный и постоянный ток до 10 А. При обнаружении опасного напряжения в проверяемой электроцепи аппарат подает звуковой сигнал
- Имеет прочный пластиковый корпус с двойной изоляцией, что гарантирует безопасность пользователя во время измерений. Помимо этого, корпус прибора имеет влагозащитное покрытие
- Питается от двух батареек типа ААА, заряда которых хватает на 20 часов работы
- Автоматическое отключение. Для экономии заряда и продления срока эксплуатации батарей. Эта функция срабатывает через 15 минут бездействия устройства
Характеристики
| Характеристики точности |
Диапазон |
Разрешение |
Погрешность |
| Переменное напряжение (40 - 500 Гц)1 |
6В
60В
600В |
0.001В
0.01В
0.1В |
1 % + 3 |
| Постоянное напряжение в вольтах |
6В
60В
600В |
0.001В
0.01В
0.1В |
0.5 % + 3 |
| Напряжение переменного тока |
600 мВ |
0.1 мВ |
3 % + 3 |
| Проверка диодов2 |
2В |
0.001В |
10 % |
Сопротивление
|
400 Ом
4 кОм
40 кОм
40 кОм
4 МОм
40 МОм |
0.1 Ом
0.001 кОм
0.01 кОм
0.1 кОм
0.001 МОм
0.01 МОм |
0.5 % + 3
0.5 % + 2
0.5 % + 2
0.5 % + 2
0.5 % + 2
1.5 % + 3 |
| Емкость3 |
50 нФ
500 нФ
5 мкФ
50 мкФ
500 мкФ
1000 мкФ |
0.01 нФ
0.1 нФ
0.001 мкФ
0.01 мкФ
0.1 мкФ
1 мкФ |
2 % + 5
2 % + 5
5 % + 5
5 % + 5
5 % + 5
5 % + 5 |
| Частота (10 - 100 кГц)4 |
50 Гц
500 Гц
5 кГц
50 кГц
100 кГц |
0.01 Гц
0.1 Гц
0.001 кГц
0.01 кГц
0.1 кГц |
0.1 % + 3 |
| Рабочий цикл4 |
от 1 % до 99 % |
0.1 % |
обычно 1 %5 |
| Переменный ток (40 - 200 Гц) |
4 А
10 А |
0.001 А
0.01 A |
1.5 % + 3 |
| Постоянный ток |
4 А
10 А |
0.001 А
0.01 A |
1.5 % + 3 |
Примечание
1 - Все значения переменного тока, частоты и рабочего цикла определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены.
2 - Обычно напряжение тестирования на обрыв цепи составляет 2В, а ток короткого замыкания составляет <0.6 мА.
3 - Указанная погрешность не включает емкость измерительных проводников и пола (может быть до 1.5 нФ в диапазоне 50 нФ).
4 - Все значения переменного тока, частоты и рабочего цикла определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены.
5 - "Обычно" означает, что частота равна 50 Гц или 60 Гц, а рабочий цикл находится в диапазоне между 10 % и 90 %.
| Функция |
Защита от перегрузки |
Входное сопротивление (номинальное) |
Коэффициент подавления синфазных помех |
Коэффициент подавления помех нормального вида |
| Переменное напряжение |
600В1 |
>10 МОм <100 пФ2 |
>60 дБ при постоянном токе,
50 Гц или 60 Гц |
− |
| Напряжение переменного тока |
600 мВ |
>1М, <100 пФ |
>80 дБ при 50 Гц или 60 Гц |
− |
| Постоянное напряжение в вольтах |
600В1 |
>10 МОм <100 пФ |
>100 дБ при постоянном токе,
50 Гц или 60 Гц |
> 60 дБ при 50 Гц или 60 Гц |
Примечание
1 - 6 x 105В, макс. частота.
2 - Для мВ (переменный ток) полное входное сопротивление равно приблизительно 1 MОм.
| Общие характеристики |
| Максимальное напряжение между любой клеммой и потенциалом земли | 600В |
| ЖК-дисплей | 6000 отсчетов, скорость обновления - 3/с |
| Тип элемента питания | 2 AAA, NEDA 24 А, IEC LR03 |
| Ресурс батареи | Минимум 200 часов |
| Температура |
Условия эксплуатации
Рабочая | от 0 °C до 40 °C |
| Хранения | от -30 °C до +60 °C |
| Относительная влажность |
| Рабочая влажность | без конденсации, если <10 °C
≤90 % при 10 - 30 °C
≤75 % при 30 - 40 °C |
| Рабочая влажность, в диапазоне 40 МОм | ≤80 % при 10 - 30 °C
≤70 % при 30 - 40 °C |
| Высота над уровнем моря |
Условия эксплуатации
Рабочая | 2000 м |
| Хранения | 12000 м |
| Температурный коэффициент | 0.1 х (нормируемая погрешность)/°C (<18 °C или >28 °C) |
| Защита предохранителей для токовых входов | предохранитель FAST на 11 А, 1000 В, только деталь, указанная Fluke |
| Размеры | 142 x 69 x 28 мм |
| Вес | 200 г |
| Степень защиты | IEC 60529: IP40 |
| Безопасность | IEC 61010-1: 600В CAT III, степень загрязнения 2 |
| Поле электромагнитного излучения | IEC 61326-1: Портативный |
| Электромагнитная совместимость | относится к использованию только в Корее,оборудование класса A (промышленное передающее оборудование и оборудование для общения)1 |
Примечание
1 - Данное устройство соответствует требованиям к промышленному (класс A) оборудованию, работающему с электромагнитными волнами, и продавцы и пользователи должны обратить на это внимание. Данное оборудование не предназначено для бытового использования, только для коммерческого.
Комплектация
- Мультиметр Fluke 107
- Измерительные провода
- Батарея AAA - 2 шт. (установлены)
- Паспорт
- Индивидуальная упаковка
