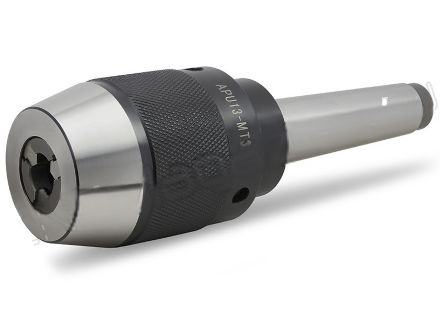

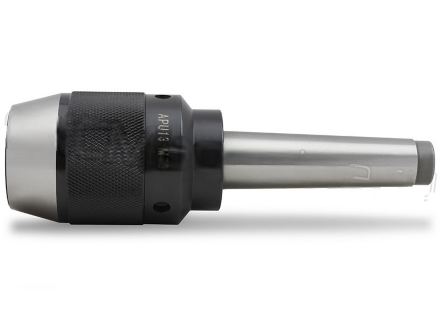

MTB3-APU13 патрон с конусом Морзе №3

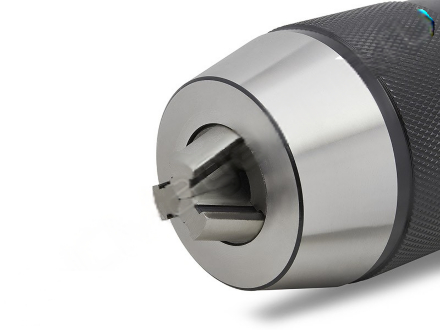

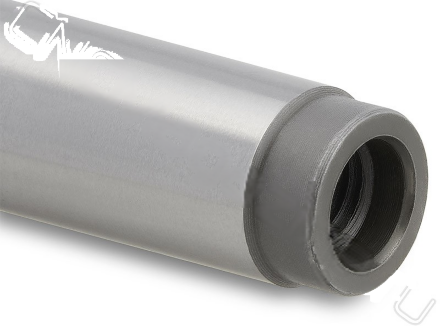

Бесключевой сверлильный патрон MTB3-APU13 предназначен для операций сверления на токарных станках. Исполнение подходит для закрепления сверл из быстрорежущей стали HSS. Три кулачка обеспечивают жесткую фиксацию хвостовика инструмента, а конструкция патрона относится к быстрозажимному типу. Патрон имеет хвостовик MTB3, конус Морзе №3 с резьбой и резьбу T M12x1.75P. Цанга APU13 зажимает инструмент в диапазоне 1-13 мм. Выбор исполнения связан с размером хвостовика и посадкой на станок, а также с диаметром патрона 55 мм и его длиной 85 мм. Для этого патрона указаны размеры L1 98 мм, L2 183 мм и G 23.825 мм. Внутренний канал для СОЖ отсутствует. Масса изделия — 1.142 кг; габариты 18x6x6 см относятся к упаковке и не описывают рабочие размеры оправки.
