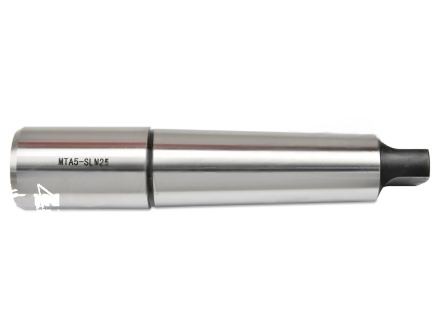

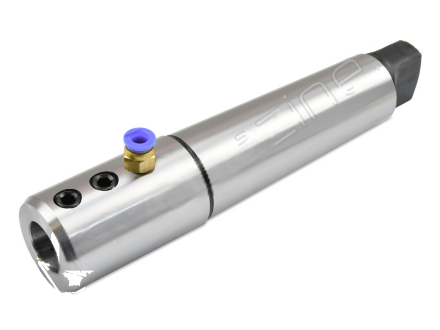

MTA5-SL25-75 патрон Weldon для станка CNCM

Патрон MTA5-SL25-75 CNCM предназначен для сверлильных операций в токарных, фрезерных и сверлильных станках. Оправка типа MTA имеет хвостовик с конусом Морзе и лапкой, а патрон MTA-SL Weldon используется для центрирования и фиксации режущего инструмента с хвостовиком Weldon с прямой боковой лыской. Зажатие выполняется винтами с шестигранниками, которые упираются в выступ инструмента. При выборе исполнения важны посадочный диаметр 25, диаметр инструмента d 25 мм, внешний диаметр D 47 мм, длина L 75 мм и вылет L1 231 мм. Длина L2 составляет 156 мм, размер F — 6.5 мм, G — 44.399 мм, резьба T — M12x1.75P. Тип хвостовика — MTA5. Масса — 2.316 кг.
