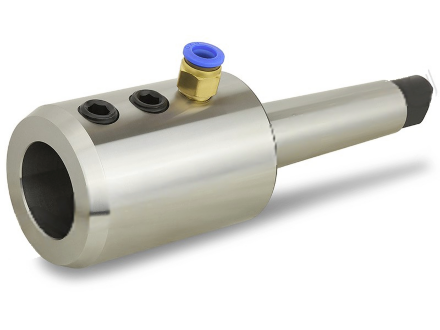

MTA4-SL40-95 патрон с конусом Морзе №4 с лапкой

Патрон MTA4-SL40-95 с конусом Морзе №4 с лапкой используют для сверлильных операций в токарных, фрезерных и сверлильных станках. Вид патрона — MTA-SL Weldon, тип хвостовика — MTA4, назначение — Weldon. Посадочный диаметр составляет 40 мм, диаметр d — 40 мм, диаметр D — 68 мм, длина L — 95 мм. Патрон предназначен для инструмента с хвостовиком Weldon с прямой боковой лыской. Фиксация выполняется винтами с шестигранниками, которые упираются в выступ инструмента. При выборе исполнения учитывают рекомендуемый диаметр посадки, внешний диаметр, вылет и другие размеры: L1 составляет 219 мм, L2 — 124 мм, F — 3 мм. Резьба обозначена как T M16x2.0P. Оправку можно использовать с переходными втулками для конусов Морзе.
