Описание и характеристики
Описание

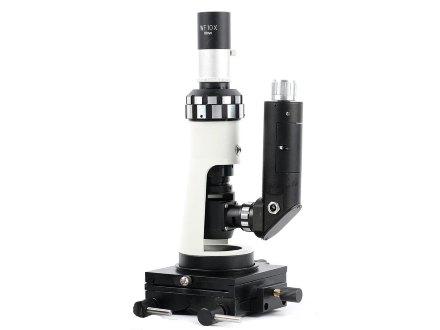

Микроскоп ВОСТОК-7 металлографический портативный ММП В7 (далее микроскоп) предназначен для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отражённом свете при прямом освещении в светлом поле и поляризованном свете. Вместо окуляра может быть установлена цветная цифровая видеокамера с подключением к компьютеру, которая позволяет производить измерения, делать снимки и выводить изображение на монитор компьютера в режиме реального времени. Также вместо окуляра может быть установлена цифровая зеркальная фотокамера. Питание микроскопа осуществляется от сети переменного тока 220В, а также от встроенного аккумулятора, что даёт возможность использовать прибор на выездах в полевых условиях при отсутствии стационарного источника питания.
Микроскоп используется для визуального наблюдения объектов на производстве и в лаборатории в различных областях промышленности, экспертизы, науки и образования с целью:
- изучения микрообъектов бесконтактным способом
- точного измерения линейных размеров рассматриваемых микрообъектов (доп. комплектация)
- проверки печатных плат
- контроля печати в бумажной и текстильной промышленности
- проведения опытных и криминалистических экспертиз и т.д.
Изготовитель сохраняет за собой право внесения изменений в конструкцию и объём поставки, право внесения дальнейших технических улучшений и все права, связанные с переводом этой документации.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА МИКРОСКОПА ВОСТОК-7-ММП
- Увеличение 100-400 крат, с дополнительной оптикой 50-1500 крат
- Встроенный светодиодный осветитель с аккумулятором
- Иагнитный координатный стол с микроподвижками для установки на различные металлические валы и крупногабаритные детали, которые невозможно поместить под обычный металлографический микроскоп, также имеется V-образный вырез для позиционирования на цилиндрических изделиях Ø≤10 мм
- Возможность работы в полевых условиях от встроенного аккумулятора при отсутствии электросети
- Возможность измерения размеров микрообъектов специальным окуляром с измерительной микрометрической шкалой (100 делений)
- Возможность подключения цветной цифровой видеокамеры с USB и ПО для компьютера или цифровой зеркальной Фотокамеры Canon EOS 1300D с оптическим адаптером NDPL-1(2X) для работы в полевых условиях
- Алюминиевый упаковочный кейс
В российском интернете аналогичные приборы встречаются также под наименованиями МЕТ-П и МИК-М и др.
Характеристики
Наименование, единица измерения |
Значение |
Методы исследований в отражённом свете: |
светлое поле поляризация |
Общее увеличение, крат |
20 50 100 200 400 от 500 до 1500 |
Длина механического тубуса, мм |
160 |
Окуляры широкопольные, крат / диаметр поля зрения, мм: WF5x/20 мм WF10x/18 мм, (диаметр поля зрения Ф18 мм, фокусное расстояние 25 мм, посадочный диаметр D23.2 мм) WF10x/18 мм с перекрестием и микрометрической шкалой (100 делений) WF12.5/14x WF16x/13 мм WF20x/10 мм WF25x/9 мм |
5/20 10/18 10/18 12.5/14 16/13 20/10 25/9 |
Объективы планахроматические, крат / числовая апертура: Plan 4/0.10 (160/0.17) Plan 10/0.25 (160/0.17) Plan 20/0.40 (160/0.17) Plan 40/0.65 (160/0.17), подпружиненный Plan 60/0.85 (160/0.17), подпружиненный |
4 / 0.10 10 / 0.25 20 / 0.40 40 / 0.65 60 / 0.85 |
Фокусировка / диапазон фокусировки, мм |
грубая и точная / 25 |
Отражённый свет (время непрерывного освещения на одном заряде аккумулятора, ч) |
система освещения с плавной регулировкой яркости освещения; источник освещения светодиод (~ 40 ч) |
Поляризационное устройство |
поляризатор и анализатор |
Корпус изделия |
отлитый под давлением чугун, окрашенный огнеупорной эмалью |
Магнитный координатный стол с микроподвижками с V-образным вырезом для позиционирования на цилиндрических изделиях, мин. Ø, мм |
10 |
Питание: встроенный аккумулятор с зарядкой от эл. сети, В/Гц |
220/50 |
Габаритные размеры микроскопа, высота/ширина/диаметр опоры, мм, не более |
250 х 160 х 150 |
Масса микроскопа (нетто), кг, не более |
0.95 |
Габаритные размеры магнитного стола, высота/ширина/глубина, мм, не более |
90 х 90 х 35 |
Масса магнитного стола, кг, не более |
0.85 |
Габаритные размеры упаковочного кейса (брутто), высота/ширина/глубина, мм, не более |
320 х 250 х 100 |
Масса упаковочного кейса с микроскопом и принадлежностями (брутто), кг, не более |
4 |
*- по заказу, не входит в базовую комплектацию |
|
Характеристики цифровой камеры*: · Разрешение: 1600 х 1200 (ок. 2 млн. пикселей) · Размер сенсора: 1/3. 2" (4.73 мм (Высота) х 3.52 мм (Ширина) · Размер пикселя: 2.8 μm х 2.8 μm · Чувствительность: 1.0 V/lux-sec (нм) · Частота кадров: 5 кадр/с при 1600x1200, 7.5 кадр/с при 1280 x 1024 или 1280 x 960, 20 кадр/с при 800x600, 30 кадр/с · Операционная Система: Windows XP/Vista/7/8 (32 и 64 бит), Mac OS X, Linux · Требования к ПК: процессор Intel Core2 2.8 ГГц или выше, порт USB2.0 · Возможности ПО (AmScope русифицировано): сшивание съёмки, EDF, запись видео и функции измерения; измерения линейной длины, углов, дуги и т.д.; сохранение изображений в BMP, TIFF, JPG, PICT, PTL и др.; редактирование и обработка изображений аналогично PhotoShop; режим "живое видео" и моментальной картинки может быть установлен в различных разрешениях одновременно · бесплатное обновление ПО |
|
Комплектация
- Микроскоп ВОСТОК-7-ММП
- Тубус микроскопа металлографического портативного с фокусировочным механизмом
- Осветитель светодиодный с регулировкой яркости
- Окуляры широкопольные:
- WF5x/20 мм
- WF10x/18 мм
- WF10x/18 мм с перекрестием и микрометрической шкалой (100 делений)
- WF12,5/14x
- WF16x/13 мм
- WF20x/10 мм
- WF25x/9 мм
- Объективы планахроматические для светлого поля отражённого света:
- Plan 4/0.10 (160/0.17)
- Plan 10/0.25 (160/0.17)
- Plan 20/0.40 (160/0.17)
- Plan 40/0.65 (160/0.17), подпружиненный
- Plan 60/0.85 (160/0.17), подпружиненный
- Поляризатор
- Анализатор
- Адаптер питания
- Магнитный координатный стол с микроподвижками и V-образным вырезом
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
Дополнительная комплектация (на заказ)
- Цифровая камера с USB-кабелем и ПО
- Цифровой фотоаппарат Canon EOS 1300D с оптическим адаптером NDPL-1(2X)
- Объект-микрометр (ОМО)
