Описание и характеристики
Описание

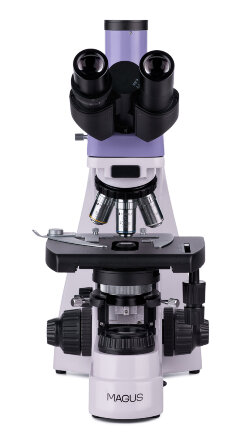

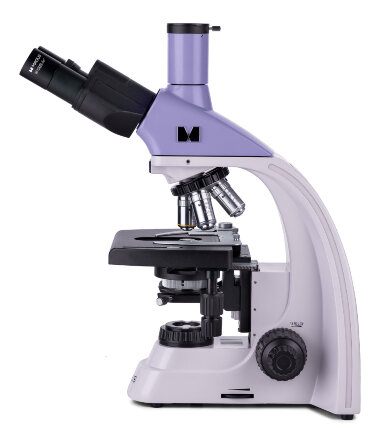

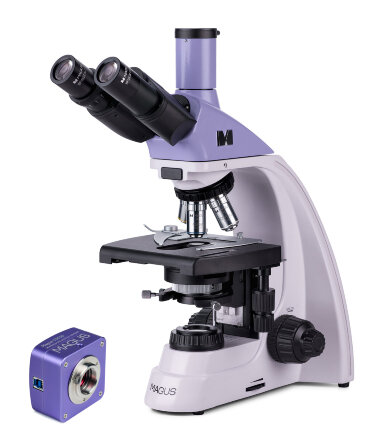

Микроскоп предназначен для наблюдения прозрачных и полупрозрачных биологических образцов в виде мазков и срезов в проходящем свете в светлом поле. Установка опциональных компонентов позволит использовать методы темного поля, фазового контраста и поляризации. Микроскоп подходит для рутинной лабораторной работы, научных исследований, обучения.

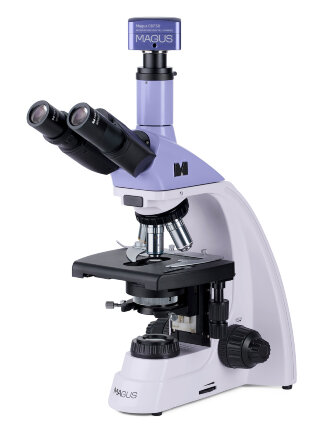

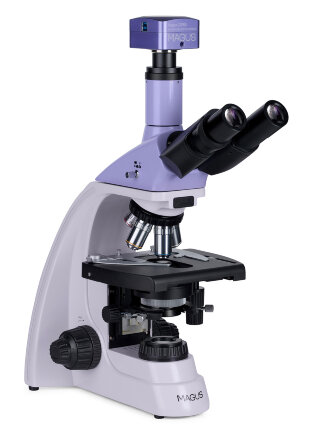

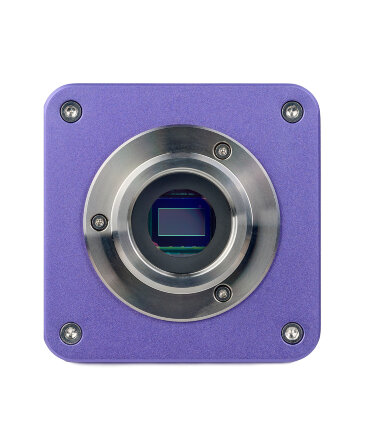

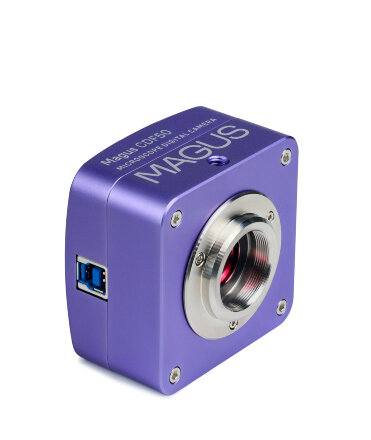

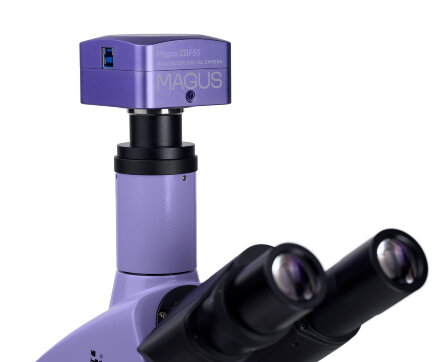

Цифровая камера MAGUS CDF50 разработана для работы по методам светлого и темного поля. Она отличается низким уровнем шума и высокой светочувствительностью.
Камера оснащена сенсором 2,1 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс) при работе на объективах 40х, 60х и 100х.
Видеозапись ведется с частотой 96 кадров в секунду в максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

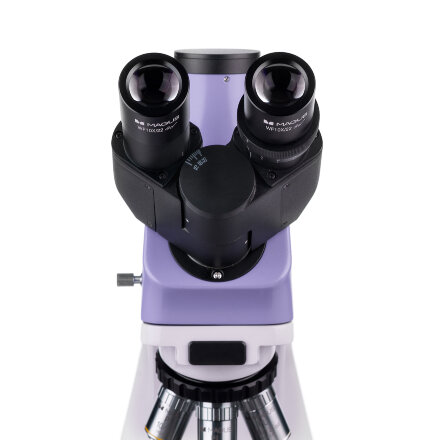

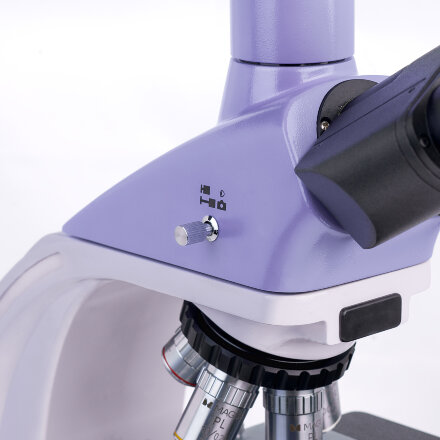

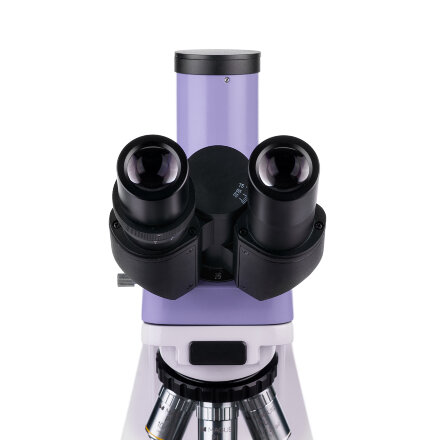

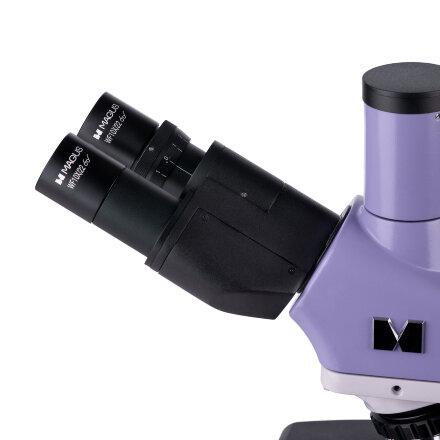

Тринокулярная визуальная насадка с оптикой, рассчитанной на бесконечность. Тубусы насадки вращаются на 360°. Пользователь выбирает высоту выноса зрачка в соответствии с собственным ростом. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации.

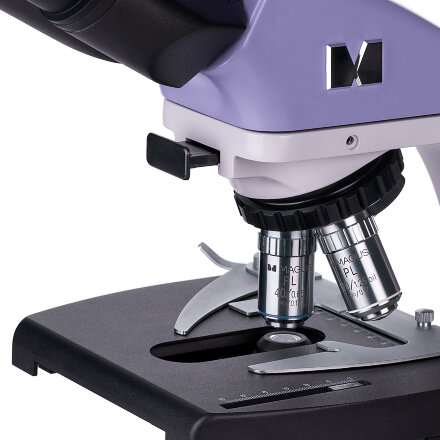

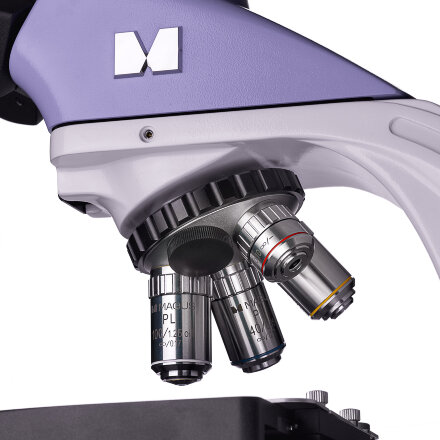

Револьвер на 5 объективов. Свободное гнездо револьвера для установки дополнительного объектива, который позволит получить еще одно увеличение внутри диапазона кратности. Револьвер повернут «от наблюдателя»: пользователь видит объектив, который ввел в ход лучей, пространство над столиком свободно.

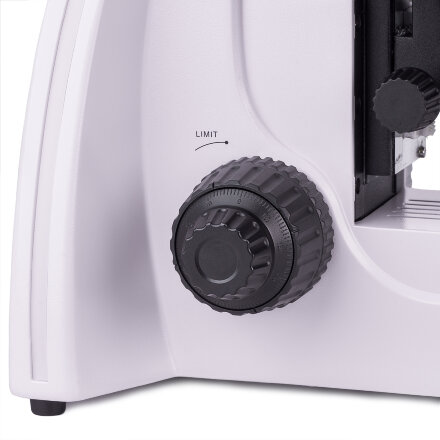

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.

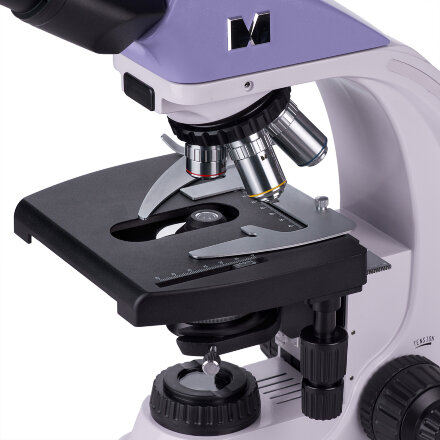

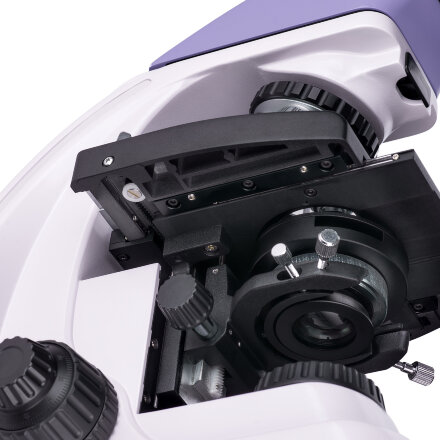

У столика отсутствует выдвижная зубчатая рейка по оси Х, что повышает эргономичность работы.. Механизм с ременной передачей плавно перемещает объект. Препаратодержатель крепится двумя винтами, при быстром ручном сканировании его можно снять.

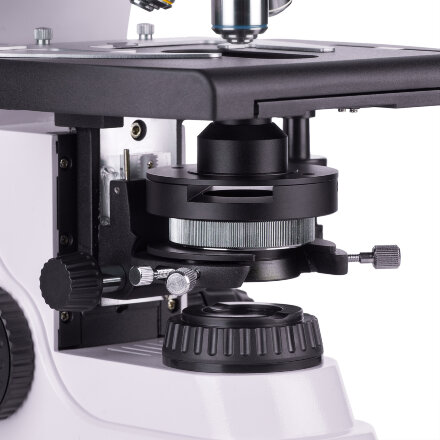

Конденсор имеет слот для установки слайдера темного поля или слайдера фазового контраста. Установка слайдера экономит время при переключении с одного метода исследования на другой.
Светодиод 3 Вт обеспечивает постоянство цветовой температуры при изменении яркости. Срок службы светодиода – 50 000 часов.
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, устройства для работы по методу темного поля, фазового контраста и поляризации, цифровые камеры, калибровочные слайды.
ПРЕИМУЩЕСТВА МИКРОСКОПА MAGUS Bio D250TL
- Тринокулярная насадка с вертикальным тубусом для установки цифровой камеры и изменением высоты взора
- Осветитель – экономичный светодиод 3 Вт с долгим сроком работы
- Эргономичная конструкция для удобства длительной работы
- Широкая линейка полностью совместимых дополнительных аксессуаров
- Ручка для переноски микроскопа
ПРЕИМУЩЕСТВА КАМЕРЫ
- Для работы в светлом и темном поле на объективах 40х, 60х и 100х; камера с большим пикселем и светочувствительностью 8935 мВ при 1/30 с для работы в темном поле на большом увеличении
- Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор
- 96 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
Характеристики
| Размер упаковки (ДxШxВ) | 43x27x63 см |
| Вес в упаковке | 11.1 кг |
| Характеристики микроскопа | |
| Тип | биологические, световые/оптические, цифровые |
| Тип насадки | тринокулярная |
| Насадка | Gemel (Зидентопф с вращением тубусов на 360°) |
| Угол наклона окулярной насадки | 30° |
| Диапазон увеличения, крат | 40 — 1000 |
| Увеличение, крат (опционально) | 40–1200/1250/1500/1600/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (масляный); парфокальная высота 45 мм (*опция: 20х/0,40; 60хs/0,80) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20х); 0,46 (60хs) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 180x150 |
| Диапазон перемещения предметного столика, мм | 75/50 |
| Характеристики предметного столика | двухкоординатный механический, без выдвижной рейки |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Конденсор | центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом для слайдера темного поля и фазового контраста; тип крепления «ласточкин хвост» |
| Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая |
| Фокусировка | коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | светодиодная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, сеть переменного тока |
| Тип лампы подсветки | светодиод 3 Вт |
| Светофильтры | есть |
| Диапазон рабочих температур, °С | 5...+35 |
| Возможность подключения другого оборудования | фазово-контрастное устройство (конденсор и объективы), конденсор темного поля (сухой или масляный), устройство простой поляризации (поляризатор и анализатор) |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | лабораторные/медицинские |
| Расположение подсветки | нижняя |
| Метод исследования | светлое поле |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Вес, кг | 8 |
| Габариты, мм | 200x436x400 |
| Характеристики камеры | |
| Чувствительный сенсор | SONY Exmor CMOS |
| Цветной/монохромный | цветной |
| Число мегапикселей | 2.1 |
| Максимальное разрешение, пикс | 1920x1080 |
| Размер сенсора | 1/1,2" (11,14x6,26 мм) |
| Размер пикселя, мкм | 5.8x5.8 |
| Светочувствительность | 8935 мВ при 1/30 с |
| Отношение сигнал/шум | 0,6 мВ при 1/30 с |
| Время выдержки | 0,014 мс – 15 с |
| Возможность записи видео | ✓ |
| Кадровая частота, кадров в секунду @ при разрешении, пикс | 96@1920x1080 |
| Место установки | канал визуализации, окулярный тубус вместо окуляра |
| Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif |
| Формат файлов видеозаписи | запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше) |
| Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Баланс белого | автоматический, ручной |
| Контроль экспозиции | автоматический, ручной |
| Программные возможности | время выдержки, размер изображения, яркость |
| Программное обеспечение | MAGUS View |
| Выход | 5 Гб/с, USB 3.0 |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше |
| Тип крепления | C-mount |
| Корпус | цельнолитой алюминиевый |
| Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье |
| Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 |
| Диапазон рабочей влажности, % | 30 — 80 |

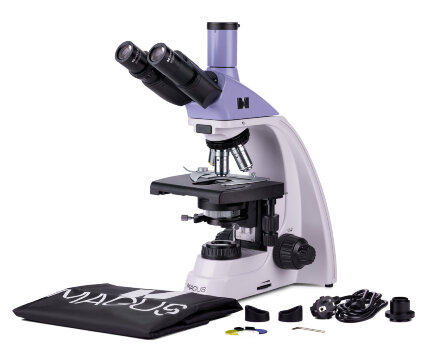

Комплектация
- Цифровая камера MAGUS CDF50 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
- Конденсор Аббе
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: 4x/0,10
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25
- Объектив-планахромат, рассчитанный на бесконечность: 40x/0,65 (подпружиненный)
- Объектив-планахромат, рассчитанный на бесконечность: 100x/1,25 ми (подпружиненный)
- Окуляр 10x/22 мм с удаленным зрачком 2 шт
- Наглазник на окуляр 2 шт
- Светофильтр 4 шт
- Переходник под крепление C-mount для работы с камерой
- Флакон с иммерсионным маслом
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Руководство по эксплуатации
- Индивидуальная упаковка
