Описание и характеристики
Описание
Цифровой USB микроскоп Andonstar V160. Микроскоп Andonstar V160 с 2-мегапиксельным CMOS-сенсором (без интерполяции) и кадровой частотой в 30 кадров в секунду обеспечивает удивительное качество при демократичной цене.
Изготовление прототипов печатных плат с поверхностным монтажом электронных SMD компонентов вручную – непростая задача, качество выполнения которой оценить невооружённым глазом невозможно. Миниатюризация и усложнение электронных компонентов диктует ремонтникам электроники и инженерам-схемотехникам необходимость применения специальных увеличительных устройств для визуального контроля качества печатных узлов.
Профессиональные микроскопы необходимы для обнаружения наружных дефектов паяных швов, непропая, трещин, мостов припоя между штифтами и медными дорожками, остатков флюса и других дефектов пайки.
Цифровые микроскопы с USB – гораздо более доступная альтернатива дорогостоящим стереоскопическим микроскопам; при этом они не уступают им в получении высококонтрастного изображения.
Необходимость в устойчивом штативе возникает при работе с миниатюрными элементами, где даже при наименьшей вибрации штатива или касания камеры достаточно, чтобы размыть изображение.

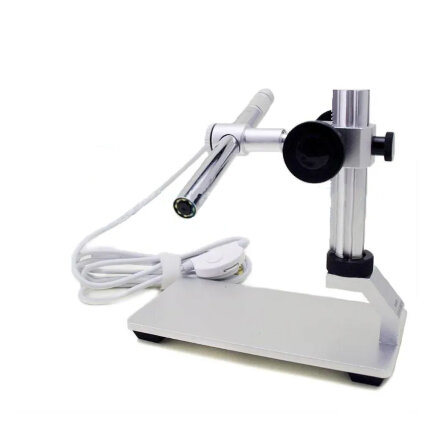

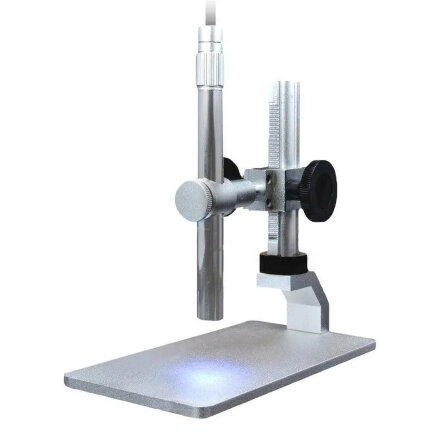

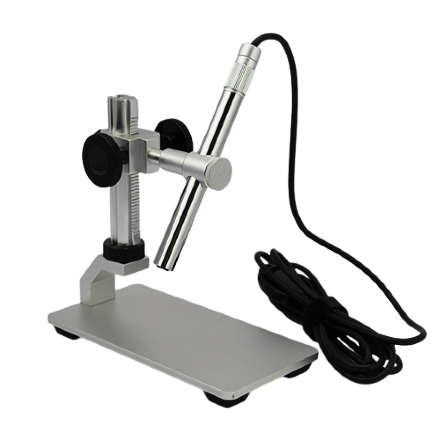

USB микроскоп Andonstar V160 практически не отличается от своего предшественника Andonstar A1, за исключением конструкции штатива – он оборудован металлическим штативом на плоской платформе. С помощью этого штатива видеомикроскоп может перемещаться в вертикальном направлении до 130 мм и регулироваться под углом. Рабочее расстояние настраивается с помощью ручек на штанге, а фокус можно отрегулировать с помощью вращающегося кольца на корпусе камеры.
V160 имеет белый светодиодный осветитель вокруг объектива с регулировкой уровня освещенности. Яркий проходящий свет помогает получить четкое контрастное изображение на исследуемом объекте, но в некоторых случаях он может вызвать блики на изображении печатной платы, особенно с глянцевой (отражающей) маской припоя. Поэтому иногда рекомендуется отключать светодиоды и размещать источник рассеянного света рядом с микроскопом для получения хорошей картинки.
Микроскоп подключается к компьютеру как веб-камера через USB и не требует дополнительного питания. Работает на распространенных ОС: на Mac – в программах Photo Booth, miXscope или Digital Viewer, на Windows – в программе AMCap. Также можно использовать стандартное программное обеспечение от производителя.
Цифровой видеомикроскоп также подключается к планшету на Android с поддержкой USB OTG, что особенно удобно, когда вам не хватает места на рабочем столе. Просто скачайте приложение mScopes, и прибор будет работать. Зафиксировать результаты исследований можно в фото- или видеоформате.
Характеристики
| Сенсор | 2,0 Мп, CMOS |
|||||||||
| Увеличение | 1 - 500X | |||||||||
| Фокус | От 5 мм до 30 мм, ручная фокусировка |
|||||||||
| Диаметр тубуса | 12 мм | |||||||||
| Частота кадров | 30 кадров/сек. (640*480), 5 кадров/сек. (1600*1200) | |||||||||
| Подсветка | Светодиодная (8 светодиодов) | |||||||||
| Формат фото | JPEG, BMP |
|||||||||
| Формат видео | AVI | |||||||||
| Разрешение видео и фото | 1600*1200, 1280*1024, 1024*960, 1024*768, 800*600, 640*480, 352*288, 320*240 | |||||||||
| Память | MicroSD карты, до 32 Гб (нет в комплекте) | |||||||||
| Интерфейс | USB 2.0 | |||||||||
| Операционная система | Windows XP/7/8/10 |
|||||||||
| Программные функции | Фото, видео, измерения | |||||||||
| Сертификация | CE/FCC/ROHS | |||||||||
| Цвет | Серый | |||||||||
| Габариты | 150 мм х 80 мм х 145 мм | |||||||||
Комплектация
- Цифровой микроскоп
- Кронштейн
- Руководство по эксплуатации
- Индивидуальная упаковка
