Описание и характеристики
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 52740-13 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: Mahr (ФРГ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Меры предназначены для передачи единицы длины в области измерений параметров шероховатости поверхности деталей. Меры являются рабочими эталонами согласно ГОСТ 8.296-2015 Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz, Ra и предназначены для поверки/калибровки приборов измерения шероховатости.

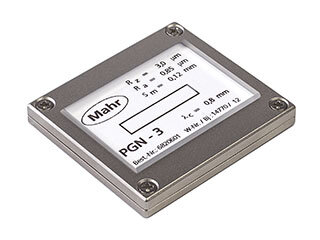

Меры для поверки приборов для измерений шероховатости поверхности PGN 1, PGN 3, PGN 10 представляют собой стеклянную пластину прямоугольной формы в металлической оправе с рабочим участком, на который нанесены неровности с профилем близким к синусоидальному (тип С1 по ИСО 5436/1), различающиеся значениями параметров шероховатости Rz, Ra. В металлическую оправу на обратной стороне меры вмонтированы три опоры для точного позиционирования мер при работе.
Меры PGN 1, PGN 3, PGN 10 предназначены для поверки основной погрешности приборов, измеряющих шероховатость поверхностей., меры PEN 10-1 для поверки вертикального увеличения приборов. Поверка осуществляется в соответствии с документом МП 52740-13 «Меры для поверки приборов для измерений шероховатости поверхности PGN 1, PGN 3, PGN 10, PEN 10-1. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 года. Основное поверочное оборудование: прибор для измерения шероховатости поверхности с пределом основной допускаемой погрешности измерений параметров шероховатости 2 % ± 4 нм.
Нормативные документы, устанавливающие требования к мерам для поверки приборов для измерений шероховатости поверхности PGN 1, PGN 3, PGN 10: ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025…1600 мкм».
| Мера PGN 1 (Арт .6820602) | Мера PGN 3 (Арт .6820601) | Мера PGN 10 (Арт .6820605) |
 | |  |
| Характеристики мер | PGN 1 | PGN 3 | PGN 10 | |
| Номинальное значение пара метров шероховатости, мкм
|
1,5 0,5 100 |
3,0 1 120 |
10 3 200 | |
| Допускаемое отклонение параметра Rz от номинального, мкм | ±0,2 | ±0,5 | ±1,5 | |
| Предел допускаемого относительного отклонения параметра Rz, % | 3 | 3 | 3 | |
| Габаритные размеры, мм, не более
| 45 40 7 | 45 40 7 | 40 7 | |
| Масса, г, не более | 70 | 70 | 70 | |
| Условия эксплуатации:
|
(20±1) ºС; 80 без конденсата | |||
| Наименование изделия | Количество |
| Мера для поверки приборов для измерений шероховатости поверхности типа PGN | От 1 до 4-х шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
