Описание и характеристики
Описание

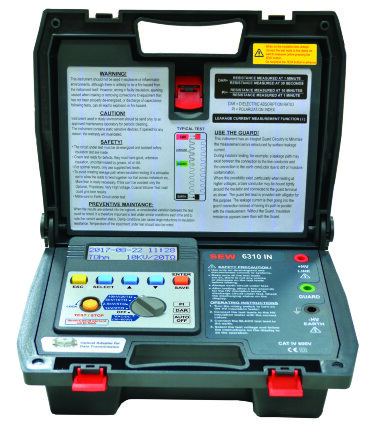

Измеритель SEW 6310 IN (тераомметр) предназначен для измерения сопротивления электрических кабелей и проводов, определения коэффициента абсорбции (DAR) и индекса поляризации (PI) при постоянном тестовом напряжении до 10 кВ. Прибор может быть использован для тестирования электрической изоляции материалов и анализа их старения.
Измеритель не предназначен для измерения сопротивления изоляции реактивных нагрузок (кабели на барабанах, обмотки электродвигателей и т.п.).
ПРЕИМУЩЕСТВА МЕГАОММЕТРА SEW 6310 IN
- Измерение сопротивления изоляции до 10 Том
- Испытательное напряжение 500 В, 1000 В, 2500 В, 5000 В постоянное
- Вольтметр постоянного и переменного напряжения до 600 В
- Автоматический расчет коэффициент абсорбции DAR и поляризации PI
- Испытательный ток: до 5 мА
- Измерение тока утечки в диэлектрике: 0,5 нА …0,55 мА
- Звуковой и текстовый индикатор наличия опасного напряжения в тестируемой цепи (больше/равно 30 В постоянное/ переменное)
- Автоматический выбор пределов измерения, автоудержание показаний (AutoHold)
- Календарь, встроенный таймер испытаний: 1…30 мин
- 200 ячеек памяти для хранения результатов измерений
- Оптоизоляционный интерфейс для передачи данных на ПК (USB - RS-232)
- 2-х строчный OLED-индикатор (2х16) с подсветкой, линейная шкала, индикатор времени теста
- Встроенный контейнер для укладки ЗИП (под крышкой)
- Микропроцессорное управление, ударопрочный корпус, высокие эргономические показатели
- Система энергосбережения батарей, автовыключение питания
Характеристики
| Параметр | Значения | |||
|---|---|---|---|---|
| Испытательное напряжение (постоянное/ DC) (фиксированное значения- выбор на передней панели) | 500 В | 1000 В | 2500 В | 5000 В |
| Пределы измерений | 100 ГОм | 200 ГОм | 500 ГОм | 1000 ГОм |
| Погрешность измерения | +/- (5% + 5 е.м.р.) | |||
| Диапазон измерений | 0,1-1 ТОм | 0,2-2 ТОм | 0,5-5 ТОм | 1-10 ТОм |
| Погрешность измерения | +/- 12% | |||
| Максимальное разрешение | 1 МОм (для 1 ГОм)/ 10 МОм (для 10 ГОм)/ 100 МОм (для 100 ГОм)/ 1 ГОм (для 1 ТОм)/ 10 ГОм (для 10 ТОм) | |||
| Тестовый ток | до 5 мА | |||
| Измерение тока утечки | 0,5 нА …0,55 мА (растекание в диэлектрике) | |||
| Погрешность измерения | +/- (5% + 5 е.м.р.) | |||
| Длительность измерений | "Быстро" (режим энергосбережения): менее 15 с; "Медленно": менее 100 с | |||
| Переменное напряжение | приблизительно 30…600 В | |||
| Постоянное напряжение | 30…600 В | |||
| Разрешение | 1 В | |||
| Погрешность измерения | +/- (2% + 3 е.м.р.) | |||
| Память | 200 ячеек для сохранения результатов измерения | |||
| Дисплей | 2-х строчный OLED-индикатор (2 х 16) с подсветкой | |||
| Источник питания | Аккумуляторная батарея 12 В/ 2,3 А*ч | |||
| Сетевой адаптер-зарядка | U вход = 100…240 В/ 0,4 А 50/60 Гц; U выход = 24 В/ 0,62 А | |||
| Время работы | 2…15 ч (в зависимости от режима тестирования/ U использование) | |||
| Габаритные размеры | 330 х 260 х 160 мм | |||
| Масса | 3,7 кг | |||
Комплектация
- Измеритель параметров электрических сетей 6310 IN
- Измерительные провода
- Кабель для соединения с ПК CA-232
- Зажимы
- Батарея - 8 шт.
- Руководство по эксплуатации
- Индивидуальная упаковка
