Описание и характеристики
Описание
Принцип действия измерителя сопротивления изоляции SEW 6211 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.
Измеритель SEW 6211 IN выполнен с использованием аналого-цифрового преобразователя и выводом результата измерений в цифровом виде. Дополнительно с аналого-цифровым преобразователем применен встроенный микропроцессор, что позволяет выполнять дополнительные функции такие, как автоматический выбор предела измерений, автоматическая установка нуля, автоматическое выключение питания, контроль за состоянием батарей, индикацию испытательного напряжения и время его приложения.

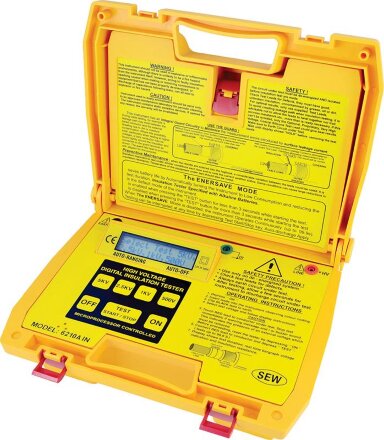

Измеритель SEW 6211 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели SEW 6211 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на верхней панели.
Измеритель SEW 6211 IN выполнен в противоударном , пыле - и влагонепроницаемом корпусе.
Характеристики
| Параметр | Значение |
|---|---|
| Сопротивление изоляции | |
| Испытательное напряжение (постоянное) | 1000 В, 2500 В, 5000 В, 10000 В |
| Пределы измерений | 60 ГОм (1 кВ); 125 ГОм (2,5 кВ); 250 ГОм (5 кВ); 500 ГОм (10 кВ) |
| Погрешность измерения | ± (5 % + 2 ед. счета) |
| Длительность измерений | Быстрый тест (режим энергосбережения): < 15 с |
| Медленный тест: < 100 с | |
| Общие данные | |
| Напряжение питания | 1,5 В х 8 (тип АА) |
| Габаритные размеры | 330 х 260 х 160 мм |
| Масса | 3,5 кг |
Комплектация
- Измеритель параметров электрических сетей 6211 IN
- Измерительные провода - 2 шт.
- Батарея питания 1,5 В тип C - 8 шт.
- Руководство по эксплуатации
- Индивидуальная упаковка
