Описание и характеристики
Описание

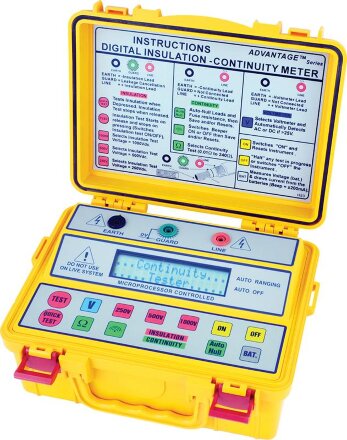

Измеритель SEW 4153 IN предназначен для измерения сопротивления заземления, а также дополнительно измеряет электрическое сопротивление, постоянное и переменное напряжение.
Принцип действия измерителя сопротивления изоляции SEW 4153 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.
Измеритель SEW 4153 IN выполнен с использованием аналого-цифрового преобразователя и выводом результата измерений в цифровом виде. Дополнительно с аналого-цифровым преобразователем применен встроенный микропроцессор, что позволяет выполнять дополнительные функции такие, как автоматический выбор предела измерений, автоматическая установка нуля, автоматическое выключение питания, контроль за состоянием батарей, индикацию испытательного напряжения и время его приложения.
Измеритель выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели SEW 4153 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на верхней панели. Измеритель выполнен в противоударном , пыле - и влагонепроницаемом корпусе.
ПРЕИМУЩЕСТВА МЕГАОММЕТРА SEW 4153 IN
- Измерение сопротивления изоляции (2кОм…8ГОм/ U теста 250/500/1000В)
- Измерение сопротивления цепи (0,01…1999 Ом/ Iтест 250мА)
- Измерение напряжения (950В пост./ 700В перем.)
- Быстрый тест
- Прозвон цепи
- Автоустановка нуля сопротивления (до 5 Ом)
- Автоудержание
- Бтарейное питание
- Автовыключение
- Таймер
Характеристики
| Параметр | Значения |
|---|---|
| Режим измерения сопротивления изоляции | |
| Испытательное напряжение постоянного тока | 250 В, 500 В, 1000 В |
| Предел измерений | 750 МОм, 1500 МОм, 2000 МОм |
| Значение единицы младшего разряда (к) | 0,0001...1 МОм, 0,1...1 МОм, 1 МОм |
| Предел допускаемой основной абсолютной погрешности | +/- (0,3хRх+2хк) от 5 кОм до 30 кОм +/- (0,02хRх+1хк) от 30 кОм до 3 ГОм |
| Допустимое отклонение испытательного напряжения | +20 % |
| Максимальный ток в цепи | 1,3 мА |
| Режим измерения действующего значения напряжения переменного тока | |
| Диапазон измерений | 25...600 В переменное и постоянное |
| Значение единицы младшего разряда (к) | 1 В |
| Предел допускаемой основной абсолютной погрешности (U x – измеренные значения напряжения) | +/- (0,02хUх+1хк) В |
| Диапазон частот | - |
| Режим измерения электрического сопротивления по постоянному току | |
| Диапазон измерений | 0,1...10 Ом, 10...100 Ом, 100...200 Ом |
| Значение единицы младшего разряда (к) | 0,01 Ом, 0,1 Ом, 1 Ом |
| Предел допускаемой основной абсолютной погрешности | +/- (0,02хRх+1хк) Ом |
| Тестовый ток | 200 мА |
| Общие характеристики | |
| Пределы допускаемой дополнительной абсолютной погрешности измерений | не превышают пределов основной погрешности в диапазоне (0...40)° С |
| Напряжение питания (элементы АА) | 1,5 В х 8 |
| Условия эксплуатации | температура 0...40°С; относительная влажность не более 80 % |
| Габаритные размеры | 250 х 190 х 110 мм |
| Масса | 1,5 кг |
Комплектация
- Цифровой измеритель сопротивления изоляции 4153 IN
- Измерительные провода - 2 шт.
- Источник питания - 8 шт.
- Руководство по эксплуатации
- Индивидуальная упаковка
