Описание и характеристики
Описание

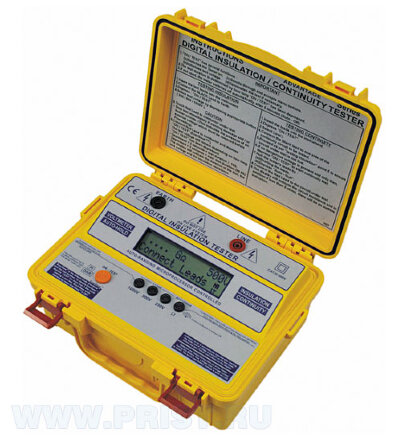

Мегаомметр SEW 4101 IN позволяет мгновенно измерить напряжение и сопротивление изоляционного слоя. Этот прибор помогает проводить тестирование устройств молниезащиты, варисторов, отдельных деталей газоразрядных приборов. С помощью SEW 4101 IN можно прозванивать электрические цепи для обнаружения разрывов. Прибор будет полезен при проверке различных электроприборов, при монтаже телефонных, компьютерных и электрических кабелей, а также при отладке и проверке электросетей.
Прибор измеряет сопротивление в пределах от 0,01 до 1999 Ом, при этом расхождение показаний аппарата и фактических значений составляет всего 1% и не влияет на качество работы. Погрешность в данном случае также составляет 1%. Мегаомметр SEW 4101 IN измеряет напряжение до 950В. Аппарат имеет зафиксированные значения проверочного напряжения - 1000В, 500В, 250В.
Мегаомметр SEW 4101 IN имеет встроенную компенсацию начального сопротивления. Таким образом, при измерении сопротивления автоматически устанавливается нулевое значение. При проведении измерений мегаомметр автоматически определяет коэффициенты поляризации и абсорбции.
Все значения, полученные с помощью мегаомметра, выводятся на удобный дисплей прибора. Благодаря встроенной функции автоудержания, показания прибора некоторое время остаются на дисплее. На экране также располагаются основные индикаторы, например индикатор заряда батарей.
Мегомметр SEW 4101 IN имеет автономное питание, которое осуществляется от 8 батарей АА. Функция автоотключения, которой оснащён прибор, позволяет сократить расход заряда батареек. Производитель поставляет мегаомметр вместе с зажимами типа "крокодил", удобным плечевым ремнем, батарейками, измерительными кабелями и влагозащитным чехлом.
ПРЕИМУЩЕСТВА МЕГАОММЕТРА SEW 4101 IN
- Три фиксированных значения тестового напряжения для измерения сопротивления изоляции: 250 В, 500 В, 1000 В
- Автоматический расчет коэффициентов поляризации PI, абсорбции DAR.
- Измерение сопротивления током 300 мА
- Звуковой прозвон цепи
- Компенсация начального сопротивления (до 5 Ом)
- Автоудержание результата тестирования, авторазряд накопительного конденсатора
- Наклонный 2-х строчный ЖК-индикатор
- Индикация наличия опасного напряжения (>20 В) в тестируемой цепи, состояния источников питания
- Батарейное питание (допускается использование аккумуляторных батарей)
- Пыле- и влагозащищённый корпус, надёжность, безопасность
Характеристики
| Параметр | Значение |
|---|---|
| Сопротивление изоляции | |
| Испытательное напряжение | 250 В; 500 В, 1000 В (постоянное) |
| Погрешность установки | ± 10 % |
| Пределы измерений | 2 кОм … 2 ГОм (250 В); 4 кОм … 4 ГОм (500 В); |
| 8 кОм … 8 ГОм (1000 В) | |
| Погрешность измерения | ± 3 % (> 1 МОм); ± 5 % (30 кОм … 1 МОм); ± 20 % (до 30 кОм) |
| Тестовый ток | ± 1,2 мА |
| Расчет коэффициентов PI, DAR | |
| Разрешение | 0,1 |
| Погрешность | ± 1 % |
| Сопротивление цепи | |
| Пределы измерений | 0,01 … 1999 Ом |
| Макс. разрешение | 0,01 |
| Погрешность измерения | ± 1,0 % (0,01 … 100 Ом); ± 1,5 % (100 … 300 Ом); |
| ± 2,0 % (300 Ом … 1999 Ом) | |
| Напряжение ХХ (пост.) | Минимум 5 В (на "открытых" концах) |
| Тестовый ток | Минимум 220 мА |
| Компенсация начального R | До 5 Ом (автоустановка нуля показаний) |
| Прозвон цепи | при сопротивлении < 3 Ом включается прерывистый зуммер |
| Напряжение | |
| Пределы измерений | 700 В (переменное); 950 В (постоянное) |
| Погрешность измерения | ± 1,5 % |
| Разрешение | 1 В |
| Тест MOV защиты (варисторов) | |
| Испытательное напряжение | 5 …1020 В (постоянное) |
| Погрешность | ± 3 % |
| Разрешение | ± 2 ед. сч. |
| Тест газоразрядников | |
| Испытательное напряжение | 5 …1020 В (постоянное) |
| Погрешность | ± 3 % |
| Разрешение | ± 2 ед. сч. |
| Общие данные | |
| Напряжение питания | 1,5 В/ 1,2 В х 8 (тип АА) |
| Автовыключение питания | 5 мин (возможно принудительное выключение) |
| Дисплей | 2-х строчный ЖК-индикатор (2 х 16 зн) |
| Длительность теста | 10 с (быстро); 60 с (DAR тест); 10 мин (PI, DAR) |
| Защита от перегрузки | 700 В ; класс III – 700В относительно земли |
| Габаритные размеры | 250 х 190 х 110 мм |
| Масса | 1,4 кг |
Комплектация
- Измеритель параметров электрических сетей 4101 IN
- Измерительные провода - 2 шт.
- Батарея 1,5 В тип AA - 8 шт.
- Зажим типа крокодил - 2 шт.
- Плечевой ремень
- Руководство по эксплуатации
- Индивидуальная упаковка
