Описание и характеристики
Описание

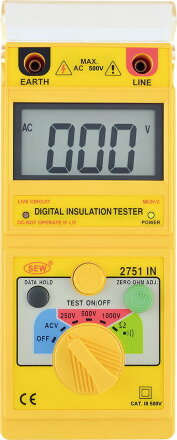

SEW 2751 IN предназначен для измерения сопротивления изоляционного слоя кабелей и проводов, используемых для различных целей. Помимо этой основной функции аппарат позволяет измерять сопротивление цепи, напряжение и проводить прозвонку электроцепей.
SEW 2751 IN пригодится при ремонте, обслуживании и установке различных электроприборов, осветительных устройств. Также он будет полезен при тестировании электросетей и проводки.
Измерения сопротивления изоляции происходят с использованием трёх тестовых напряжений - 250 В, 1000 В, 500 В. Мегаомметр SEW 2751 IN измеряет сопротивление низкоомных электроцепей до 200 мА и сопротивление цепи до 2000 Ом. Также он определяет напряжение до 600В с точностью 1,5%.
Во время работы мегаомметр автоматически выявляет опасное напряжение в электросети и при его наличии подает звуковой сигнал. После работы SEW 2751 IN автоматически разряжает накопительный конденсатор.
Корпус мегаомметра выполнен из специальных материалов, стойких к повреждениям и влажности. Это позволяет повысить уровень безопасности пользователя во время работы. К тому же SEW 2751 IN имеет двойную изоляцию. Аппарат имеет встроенный таймер тестирования и функцию автоотключения. Последняя позволяет снизить расход батарей.
Питание SEW 2751 IN автономное и осуществляется от комплекта из 8 батарей АА. Компания-производитель поставляет аппарат вместе с 2-мя измерительными щупами, зажимами типа "крокодил" для крепления мегаомметра к карманам одежды, широким плечевым ремнем, облегчающим переноску прибора, источниками питания и влагозащитным чехлом.
ПРЕИМУЩЕСТВА МЕГАОММЕТРА SEW 2751 IN
- Измерение переменного напряжения до 600 В (ACV)
- Измерение сопротивления изоляции при напряжении, создающем ток в нагрузке 1 мА
- Таймер (3..5 мин), удержание показаний (2751 IN)
- Автоматический разряд накопительного конденсатора
- Измерение сопротивления низкоомной цепи током 200 мА
- Звуковой прозвон цепи
- Индикация наличия опасного напряжения в тестируемой цепи
- 3½ цифровой ЖК-индикатор (68 х 34 мм)
- Батарейное питание, автовыключение
- Индикация разряда источников питания
- Компактность, надёжность
Характеристики
| Параметр | Значение |
|---|---|
| Сопротивление изоляции | |
| Испытательное напряжение | Постоянное: 250 В, 500 В, 1000 В |
| Допустимое отклонение испытательного напряжения | ± 10 % |
| Пределы измерений | 20 МОм (250 В) / 200 МОм (500 В) / 2000 МОм (1000 В) |
| Разрешение | 10 кОм / 100 кОм / 1 МОм |
| Погрешность измерения | ± (1,5 % + 5 ед. счета) / ± (2,5 % + 3 ед. счета) / ± (5,0 % + 3 ед. счета) |
| Сопротивление цепи | |
| Тестовый ток | 1 мА |
| Пределы измерений | 20 Ом / 200 Ом / 2000 Ом |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
| Погрешность измерения | ± (1,5 % + 3 ед. счета) |
| Напряжение (без нагрузки) | 4 В минимум |
| Тестовый ток | 200 мА минимум |
| Прозвон цепи | Включается зуммер при сопротивлении менее 1 Ом |
| Постоянное напряжение | |
| Предел измерений | 600 В |
| Погрешность измерения | ± (1,5 % + 3 ед. счета) |
| Разрешение | 1 В |
| Общие данные | |
| Полоса частот | 40 … 120 Гц |
| Напряжение питания | 1,5 В х 6 (тип АА) |
| Потребляемый ток | 300 мА |
| Таймер тестирования | 3…5 минут |
| Дисплей | ЖКИ, 3 1 / 2 разряда (макс. индицируемое число 2000) |
| Габаритные размеры | 205 х 90 х 55 мм |
| Масса | 600 гр. |
Комплектация
- Измеритель сопротивления SEW 2751 IN
- Измерительные провода - 2 шт.
- Предохранитель
- Батарея питания - 6 шт.
- Руководство по эксплуатации
- Индивидуальная упаковка
