Описание и характеристики

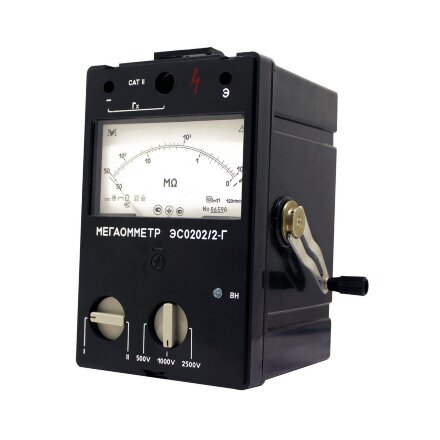

Стрелочный мегаомметр со встроенным электромеханическим генератором для измерения сопротивления изоляции обесточенных электрических цепей: кабелей, обмоток машин и трансформаторов, электроустановок и электронной аппаратуры. Питание от ручного генератора избавляет от батарей и сети, поэтому прибор пригоден для работы в поле, на подстанциях и в необорудованных помещениях.
Прибор выдаёт три фиксированных испытательных напряжения — 500, 1000 и 2500 В, что позволяет проводить измерения по требованиям ПУЭ и ПТЭЭП для сетей разных классов напряжения. Схема на логарифмических усилителях сравнивает ток через измеряемое и образцовое сопротивление, поэтому мегаомметр не нуждается в калибровке и установке нуля перед измерением. Корпус из влагостойкой пластмассы выполнен в пылебрызгозащищённом исполнении, показания защищены от помех переменного тока частотой 50 и 60 Гц. Модель ЭС0202/1-Г отличается напряжениями 100, 250 и 500 В и диапазоном до 1000 МОм.
Особенности
- Испытательное напряжение 500, 1000 и 2500 В
- Диапазон измерений от 0,5 до 10 000 МОм
- Питание от встроенного электромеханического генератора, без батарей и сети
- Не требует калибровки и установки нуля
- Пылебрызгозащищённое исполнение, защита от помех 50/60 Гц
- Рабочая температура от −30 до +50 °C
- Внесён в Госреестр средств измерений (№ 14883-19), межповерочный интервал 1 год
Технические характеристики
| Диапазон измерений сопротивления | 0,5–10 000 МОм |
| Выходное напряжение постоянного тока | 500 ± 50 В; 1000 ± 100 В; 2500 ± 250 В |
| Предел допускаемой основной погрешности | ±15 % |
| Дополнительная погрешность от температуры | ±7,5 % на 10 °C |
| Дополнительная погрешность при наклоне на 20° | ±15 % |
| Время установления показаний | не более 15 с |
| Режим работы | прерывистый: измерение 1 мин, пауза 2 мин |
| Электрическая прочность изоляции | 5 кВ |
| Диапазон рабочих температур | от −30 до +50 °C |
| Средняя наработка на отказ | 12 500 ч |
| Средний срок службы | 10 лет |
| Габаритные размеры | 150 × 130 × 200 мм |
| Масса | не более 2,2 кг |
| Номер в Госреестре СИ | 14883-19 |
Комплектация
- Мегаомметр ЭС0202/2-Г
- Соединительные шнуры
- Сумка для переноски
- Паспорт
- Индивидуальная упаковка
Область применения
Электролаборатории, службы главного энергетика, электромонтажные и наладочные организации, эксплуатация кабельных линий и электродвигателей, приёмо-сдаточные и профилактические испытания изоляции.
