Описание и характеристики
Изготовитель: ООО "Стройприбор" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Испытательные прессы ПГМ предназначены для испытания образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом. Прессы снабжены электрическим приводом и тензометрическим силоизмерителем. Отличительной особенностью прессов ПГМ являются малые габариты и масса, малошумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства. Микропроцессорное управление процессом нагружения, обеспечивает автоматическое поддержание скоростей нагружения в МПа/с, кН/с и мм/мин (в зависимости от метода испытаний), фиксацию разрушающей нагрузки и вычисление прочности с учетом масштабного коэффициента.
Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме с пульта управления.
Назначение средства измерений.
Прессы гидравлические малогабаритные ПГМ-МГ4 (далее – прессы) предназначены для создания и измерения нагрузки (силы), при статических испытаниях на сжатие и изгиб контрольных образцов из бетона, а так же других строительных материалов, в том числе при испытаниях: на растяжение при расколе, на сдвигоустойчивость, на дробимость, и уплотнении образцов асфальтобетона прессованием.
Описание средства измерений.
Принцип действия прессов основан на преобразовании нагрузки (силы), приложенной к испытываемому образцу, тензорезисторным датчиком в электрический сигнал, изменяю- щийся пропорционально этой нагрузке. Электрический сигнал регистрируется пультом управления, где обрабатывается и результаты измерений, в единицах силы, отображаются на жидкокристаллическом дисплее.
Конструктивно пресс представляет собой машину, состоящую из нагружающего устройства и силоизмерителя. Нагружающее устройство состоит из силовой рамы, гидронасоса и рабочего цилиндра. Силоизмеритель состоит из тензопреобразователя, блока обработки и пульта управ- ления с дисплеем, соединяемого при помощи кабеля с тензопреобразователем и электропри- водом.
Пульт управления служит для управления процессом измерений и отображения ре- зультатов измерений. На лицевой панели пульта управления имеется жидкокристаллический дисплей и клавиатура из семи кнопок: РЕЖИМ, ВВОД, ↑, ↓, СЕРИЯ, F, ВКЛ.
На правой боковой панели пульта управления расположены соединительные разъёмы для подключения через соответствующие кабели к прессу и персональному компьютеру.
Прессы выпускаются в нескольких модификациях, которые отличаются пределами измерений, габаритными размерами и массой
Обозначения прессов ПГМ-ХМГ4, ПГМ-ХМГ4А, где:
- ПГМ-МГ4 – обозначение типа;
-
Х – наибольший предел измерений, кН;
-
А – обозначение варианта исполнения.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.

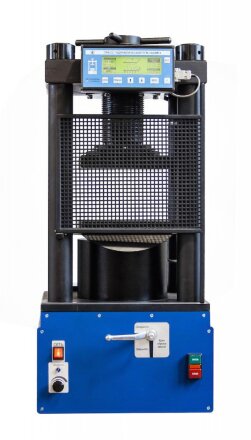

Прессы ПГМ-1000МГ4 предназначены для испытания бетонных образцов и кирпича на изгиб и сжатие.
