Описание и характеристики

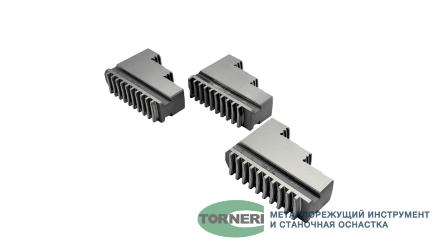

Прямые кулачки используются в трёхкулачковых токарных патронах диаметром 400 мм для центрированного зажима заготовок. Прямая рабочая поверхность предназначена для стандартной схемы закрепления, когда деталь удерживается наружными поверхностями и подводится к кулачкам с обычной стороны патрона.
Комплект содержит 3 кулачка. Шаг кулачков равен 11 мм, ширина — 36 мм, размер паза — 13 мм. Указанные параметры, а также длина 135 мм и габаритная ширина 100 мм, необходимо сопоставить с конструкцией патрона, направляющими и посадочными местами.
При выборе проверяют диаметр патрона, число кулачков, профиль сопряжения, шаг рейки и размеры пазов. Кулачки должны перемещаться синхронно, без заеданий и чрезмерного люфта. Перед работой очищают направляющие, устанавливают комплект без смешивания с элементами другого типа и проверяют точность центрирования заготовки. Производитель — TORNERI.
