Описание и характеристики

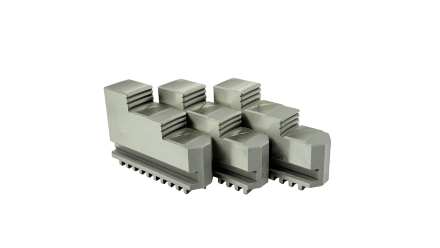

Обратные кулачки предназначены для оснащения трёхкулачкового токарного патрона диаметром 400 мм. При обратной установке рабочие поверхности позволяют закреплять заготовки за внутренние поверхности или наружные участки, когда требуется иной диапазон и схема зажима по сравнению с прямыми кулачками.
В комплект входят 3 кулачка. Шаг кулачков составляет 11 мм, ширина — 36 мм, размер паза — 13 мм; длина изделия указана как 135 мм, ширина габарита — 100 мм. Эти параметры должны совпадать с геометрией и направляющими конкретного патрона.
При выборе проверяют диаметр патрона, количество кулачков, профиль сопряжения, шаг рейки и размер паза. Нельзя смешивать элементы разных комплектов без проверки точности сопряжения: это может привести к неравномерному зажиму и биению. Перед эксплуатацией контролируют плавность перемещения, чистоту направляющих и надёжность фиксации заготовки. Производитель — TORNERI.
