Описание и характеристики

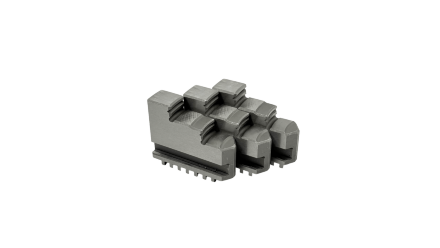

Кулачки предназначены для трёхкулачкового токарного патрона диаметром 125 мм и используются для зажима деталей за наружную поверхность. Обратная форма позволяет работать с заготовками, для которых требуется изменить положение рабочих поверхностей кулачков или освободить внутреннюю зону патрона. В комплекте 3 кулачка.
Шаг кулачков — 6 мм; он должен совпадать с шагом спирального диска и направляющих конкретного патрона. Паз размером 8 мм обеспечивает сопряжение с механизмом перемещения. Ширина кулачка составляет 16 мм, длина — 83 мм, ширина — 54 мм.
При выборе сопоставляют диаметр патрона, тип кулачков, шаг и размеры пазов. После монтажа проверяют последовательность установки, плавность перемещения, радиальное биение и равномерность зажима. Комплект устанавливают полностью, поскольку смешивание элементов с другими параметрами нарушает работу патрона. Бренд TORNERI.
