Описание и характеристики

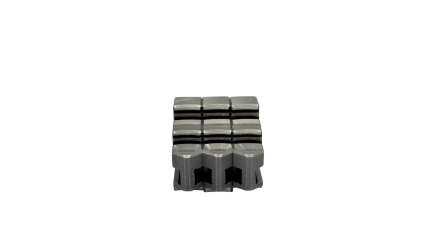

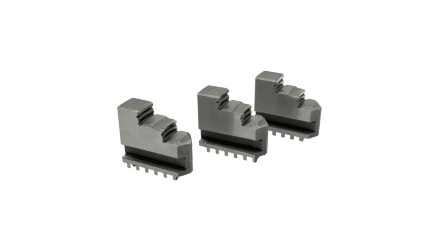

Комплект предназначен для оснащения трёхкулачкового токарного патрона диаметром 100 мм. Обратные кулачки применяют при закреплении деталей за наружную поверхность, когда рабочая зона патрона должна быть освобождена или требуется иной диапазон зажима. В комплект входят 3 кулачка для одновременной установки в патрон.
Шаг кулачков составляет 6 мм и должен соответствовать шагу спирального диска и направляющих патрона. Паз размером 8 мм используется для сопряжения с механизмом патрона. Ширина каждого кулачка — 15 мм; длина — 83 мм, ширина — 54 мм.
Перед установкой проверяют диаметр патрона, тип кулачков, совпадение шага и размеры пазов. Кулачки монтируют комплектом, после чего контролируют равномерность перемещения и надёжность зажима без перекоса. Несовместимые элементы могут повредить патрон или снизить точность обработки. Бренд TORNERI.
