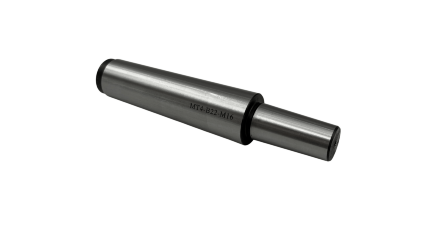

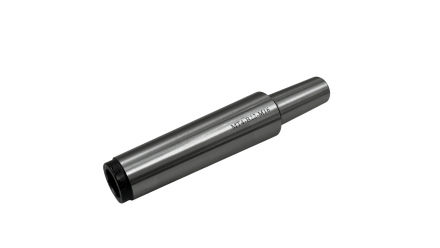

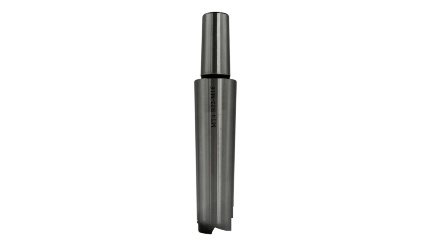

Конус переходной к сверлильному патрону КМ4/В22 под резьбу М16x2 TORNERI

Переходной конус TORNERI КМ4/В22 под резьбу М16х2.0 представляет собой высокоточную стальную оправку, предназначенную для установки сверлильных патронов с внутренним посадочным конусом В22 и резьбой М16х2.0 на оборудование с хвостовиком шпинделя КМ4 (Конус Морзе №4). Данный адаптер решает проблему несовместимости посадочных размеров, позволяя использовать патроны на мощном оборудовании с КМ4 без необходимости замены шпинделя или приобретения нового патрона. Оправка применяется на сверлильных, расточных и фрезерных станках без ЧПУ, а также на другом оборудовании для установки сверлильных патронов.

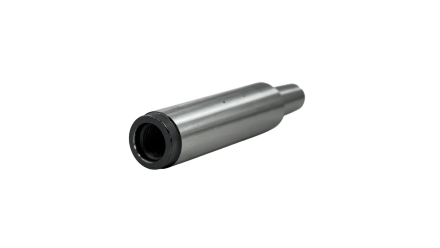

Переходная оправка имеет наружную конусную часть КМ4, предназначенную для плотной посадки в шпиндель станка, и внутреннее посадочное отверстие В22 с резьбой М16х2.0, служащее для надежного крепления сверлильного патрона. Конструкция переходника рассчитана на значительные радиальные и осевые нагрузки, возникающие в процессе резания на крупном оборудовании. Благодаря продуманной геометрии переходник обеспечивает жесткое сопряжение всех элементов системы.
