Описание и характеристики

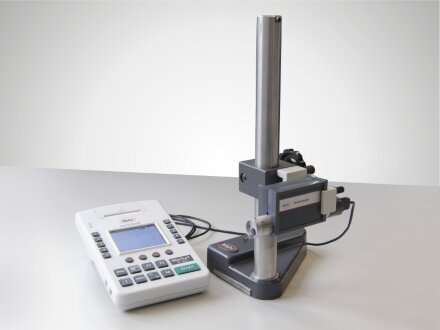

Настольная измерительная стойка для переносных профилометров MarSurf: колонна с регулировкой по высоте от 0 до 300 мм на литом чугунном основании. Механизм подачи прибора закрепляется на каретке стойки через держатель и опускается к детали вращением ручного колёсика, поэтому щуп подводится к поверхности строго вертикально, а положение повторяется от детали к детали. Так портативный прибор превращается в стационарный пост измерения шероховатости.
Стойка рассчитана на приборы MarSurf PS 10, M 300, M 300 C, M 310 и M 400 с отделяемым механизмом подачи. Сама стойка компактна и весит около 3 кг, её ставят на рабочий стол в измерительной комнате, в цехе рядом со станком или в учебной лаборатории. Держатель под конкретный механизм подачи заказывается отдельно и выбирается по модели прибора.
Особенности
- Регулировка высоты измерения от 0 до 300 мм ручным колёсиком, без инструмента
- Литое чугунное основание гасит вибрации и удерживает стойку без крепления к столу
- Одна посадка каретки для всей серии стоек ST: держатели механизмов подачи взаимозаменяемы со стойками ST-F и ST-G
- Вертикальная подача щупа исключает разброс от ручного удержания механизма подачи
- Компактные габариты 175 × 190 × 385 мм и масса около 3 кг
- Совместимые держатели: 6910201 для MarSurf PS 1 / PS 10 / RD 18 (поворот ±15°), 6851304 для RD 18 C, 6910209 для установки PS 10 целиком
Технические характеристики
| Заказной номер Mahr | 6710803 |
| Тип | измерительная стойка ST-D |
| Регулировка по высоте | 0…300 мм, ручное колёсико |
| Основание | литой чугун |
| Габариты (Д × Ш × В) | 175 × 190 × 385 мм |
| Масса | около 3 кг |
| Совместимые приборы | MarSurf PS 10, M 300, M 300 C, M 310, M 400 |
| Держатели механизма подачи (отдельно) | 6910201 (PS 1 / PS 10 / RD 18), 6851304 (RD 18 C), 6910209 (PS 10 на стойке ST) |
| Стойки той же серии | ST-F 6710806 (гранитная плита, 400 × 300 × 415 мм, около 35 кг), ST-G 6710807 (гранитная плита с Т-образным пазом) |
| Производитель | Mahr GmbH, Германия |
Комплектация

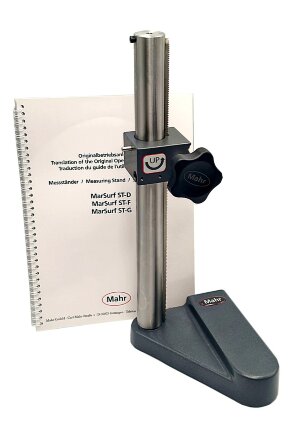

- Измерительная стойка ST-D с чугунным основанием
- Руководство по эксплуатации
- Держатель механизма подачи в комплект не входит
Область применения
Стационарный контроль шероховатости мелких и средних деталей переносными профилометрами MarSurf: измерительные комнаты, участки ОТК, инструментальные цеха, учебные и исследовательские лаборатории. На стойке удобно измерять торцы, посадочные поверхности и детали, которые нельзя надёжно удержать рукой вместе с прибором.
