Описание и характеристики
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: Amittary (КНР).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

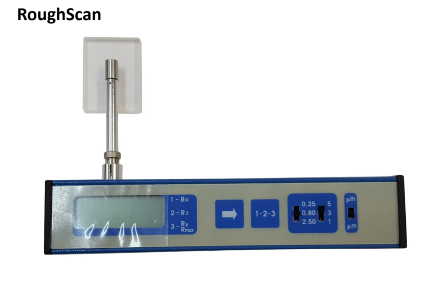

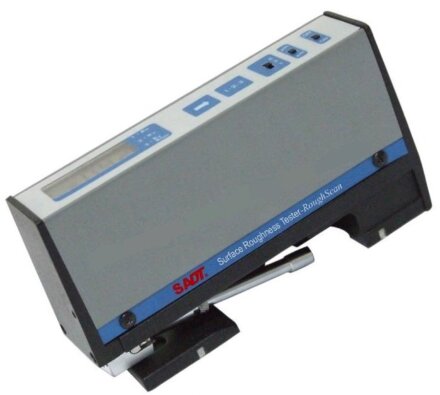

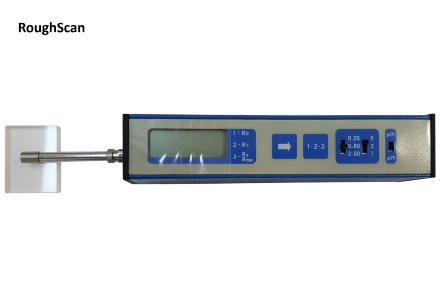

Профилометр RoughScan для измерения шероховатости по параметрам Ra, Rz, Ry/Rmax
Профилометр может анализировать поверхности различных типов материалов по 3-м различным параметрам шероховатости. Используется на входном контроле, в цехах и лабораториях. Измеритель шероховатости поставляется с заводской калибровкой. По заявке за дополнительную плату можно заказать калибровку с международным сертификатом ISO.
| Тип датчика | Сфера применения | Изображения |
| SFP-2001 или SFP-2002 Общего назначения (входит в базовую комплектацию) Цена $900 |
Для измерения шероховатости на плоских поверхностях, валах и отверстиях:
| |
|
SFP-2003 Для острых краёв (дополнительная комплектация) Цена $1100 |

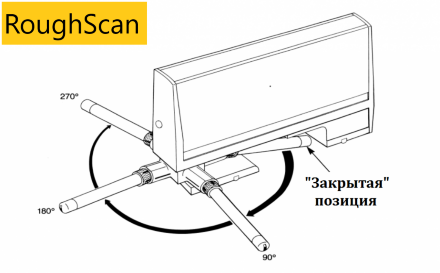

Для измерения острых краёв изделий или малых изделий, когда датчик выровнен (1800 или близко к этому значению) с осью перемещения. | |
| SFP-2004 Для острых краёв (дополнительная комплектация) Цена $1100 | Для измерения острых краёв изделий или малых изделий, когда датчик перпендикулярен (900 или 2700) с осью перемещения. | |
| SFP-2005 или SFP-2006 Для отверстий (дополнительная комплектация) Цена $1100 | Для измерения шероховатости малых отверстий с внутренним диаметром 5,0...15,0 мм:
| |
| SRF-2007 (дополнительная комплектация) Цена $1100 | Для измерения шероховатости в глубоких пазах, канавках и выемках глубиной ≤6.0 мм или на небольших выступах. SFP-2007 имеет коническую алмазную иглу с углом 900 и радиусом кривизны 10 мкм по стандарту ISO |  |
| Измерительный штатив SRF-1. Регулируемая высота подъёма 0...175 мм Стоимость $590 |  |
| | |
"Восток-7" - официальный дилер: заводские цены, гарантия и условия поставки.
| Технические и метрологические характеристики модели RoughScan | |
| Измерение по стандартам | ISO4287; DIN4768; GB/T6062; JIS B; ANSI46.1 |
| Измеряемые параметры шероховатости | Ra; Rz; Ry |
| Диапазон измерений по параметрам | Ra: 0,03...6,3 мкм Rz: 0,2...25,0 мкм Ry/Rmax: 0,2...25,0 мкм |
| Погрешность | В соответствии с ISO и DIN |
| Разрешающая способность | 0,01 мкм |
| Усилие нагружения иглы | ≤15 mN |
| Диапазон рабочих температур | от 10 до 45 °C |
| Диапазон температур при хранении | от 0 до 60 °C |
| Электрическое питание | Аккумуляторная батарея 9V |
| К-во измерений на 1-й батареи | ок. 3.000 |
| Габаритные размеры | 106 x 70 x 24 мм |
| Масса прибора | 300 г |
| Длина перемещения | Оценочная длина | Количество отрезков |
| 0,5 мм | 0,25 мм | 1 |
| 1,2 мм | 0,8 мм | |
| 5,5 мм | 5,0 мм | |
| 1,25 мм | 0,75 мм | 3 |
| 3,0 мм | 2,4 мм | |
| 5,5 мм | 5,0 мм | |
| 1,75 мм | 1,25 мм | 5 |
| 4,5 мм | 4,0 мм | |
| 5,5 мм | 5,0 мм |
| RoughScan | |
| Базовая комплектация: | |
| Блок электронный (профилометр) | 1 шт. |
| Стандартный датчик SFP-2001 или SFP-2002 | 1 шт. |
| Эталонная мера шероховатости для калибровки | 1 шт. |
| Регулировочная отвёртка | 1 шт. |
| Руководство по эксплуатации (Engl) | 1 шт. |
| Кейс для хранения и переноски | 1 шт. |
| Дополнительная комплектация: | |
| Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика | На заказ |
| Установочная рамка с выемкой для размещения в ней меры шероховатости | На заказ |
| Датчики SFP-2001 или SFP-2002 для измерения шероховатости на плоских поверхностях, валах и отверстиях | На заказ |
| ДатчикSFP-2003 для измерения острых краёв изделий или малых изделий | На заказ |
| Датчик SFP-2004 для измерения острых краёв изделий или малых изделий | На заказ |
| Датчики SFP-2005 или SFP-2006 для измерения шероховатости малых отверстий с внутренним диаметром 5,0...15,0 мм | На заказ |
| ДатчикSRF-2007 для измерения шероховатости в глубоких пазах, канавках и выемках | На заказ |
