Основные данные
Описание

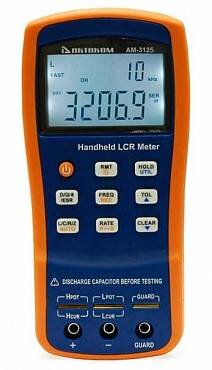

АКТАКОМ АМ-3125 – прецизионный измеритель для определения электрических параметров синусоидального напряжения. Прошивка прибора позволяет управлять рабочими режимами и проводить математические вычисления.
Измерителя RLC АКТАКОМ АМ-3125 получил ударопрочный пылезащищённый корпус, рассчитанный на промышленную эксплуатацию. Его оболочка по периметру защищена резиновым покрытием. В качестве источника питания метрологического устройства выступает Ni-MH аккумулятор с ресурсом ~6 часов. Для продления автономности предусмотрена функция автоматического отключения прибора после указанного пользователем времени бездействия в диапазоне 5 – 60 минут.
Дисплей оснащён светодиодной подсветкой с двумя уровнями яркости, которая позволяет комфортно работать при недостатке внешнего освещения. При интенсивном свечении она отключается спустя 15 секунд, при пониженной яркости – через 30 секунд.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ RLC АКТАКОМ АМ-3125
- Режим определения типа измеряемой величины
- Подсветка дисплея с двумя уровнями свечения
- Фиксация пиковых и среднего значений
- Коммутация с ПК посредством USB-интерфейса
- Высокое быстродействие – до 4 измерений в минуту
Характеристики
Параметр | Значение |
---|---|
Функции | |
Измеряемые параметры | Первичные: L / C / R / Z Вторичные: В / Q / Θ / ESR |
Диапазоны измерений | Сопротивление: 0,3999 Ом ... 10,000 МОм Индуктивность: 3,999 мкГн ... 1000,0 Гн Ёмкость: 3,999 пФ ... 20,000 мФ Добротность/Тангенс угла потерь: 0,0001 ... 9999 |
Эквивалентные схемы замещения | Последовательная и параллельная |
Режимы измерения | Автоматический и ручной |
Выбор диапазона | Автоматический |
Тестовые входы | 5-ти проводная схема (щупы или пинцет Кельвина) 3-х проводная схема (для коротких выводов с зажимом "крокодил") |
Скорость измерений | Быстрая: 4 изм./с Медленная: 1,5 изм/с |
Калибровка | Короткозамкнутая, Открытая |
Режим допусков | 1% / 5% / 10% / 20% |
Защита входов | 0,1 А / 250 В |
Интерфейс | Mini-USB (виртуальный последовательный порт) |
Тестовый сигнал | |
Тестовая частота | 100 Гц, 120 Гц, 1 кГц, 10 кГц |
Тестовое напряжение | 0,6 В (с.к.з.) |
Выходной импеданс | 100 Ом |
Дисплей | |
Тип дисплея | ЖКИ, 2 параметра |
Подсветка | при батарейном питании: яркая (15 сек) / пониженная / автоотключение через 30 сек при питании от адаптера: непрерывная подсветка до ручного отключения |
Показания | первичные параметры: 40 000 отсчётов вторичные параметры: разрешение - 0,0001 |
Базовая погрешность | 0,25% |
Питание | |
Тип батарей | Аккумуляторы 8,4 В Ni-MH 200 mAH (LH-200H7C) |
Сетевой адаптер | вход: 220 В (1±10%) / 50 Гц выход: 12-15 В (пост.) |
Рабочий ток | макс.: 28 мА; типично: 25 мА (1 кГц / нагрузка 100 Ом) |
Потребляемый ток в выкл. сост. | 2 мкА |
Время работы батарей | 6 часов (типично для новых заряж. Ni-MH батарей) |
Автоотключение питания | 5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл. |
Индикатор разряда батарей | <6,8 В |
Общие характеристики | |
Стандарт безопасности | IEC 61010-1:2001; IEC 61326-2-1:2005 |
Рабочие условия | 0...40°С, влажность <90% |
Габаритные размеры | 190 х 90 х 41 мм |
Масса | 350 г |
Габариты в упаковочной таре | 100 х 210 х 260, вес 1,1 кг. |

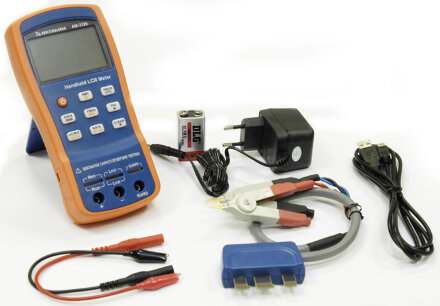

Комплектация
- Прибор
- Щупы Кельвина (5-ти проводные)
- Пинцет-адаптер для SMD компонентов
- Короткие выводы с штырьевыми контактами и зажимами "крокодил" (красный и чёрный) - 2 шт.
- Калибровочная пластина
- Сетевой адаптер
- Кабель mini-USB для подключения к ПК
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
Файлы
- Описание типа СИ.pdf 140.57 KBytes
- Методика поверки.pdf 4.06 MBytes
