Описание и характеристики
Описание
ИЗМЕРИТЕЛЬ НЕОДНОРОДНОСТИ ЛИНИЙ С ДОПУСКОВЫМ КОНТРОЛЕМ ПРЕДНАЗНАЧЕН ДЛ
- Измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи
- Определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля
- Функция допускового контроля со звуковым сигналом по изоляции и емкости кабеля
- Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце
- Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием
- Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты
- Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений
Характеристики
| Параметр | Значение |
| Диапазон измерения сопротивления изоляции | 1 кОм - 50 000 МОм |
| Диапазон электрической емкости | 0,1 - 2000 нФ |
| Диапазон измерения сопротивления шлейфа | 0 - 10 кОм |
| Испытательное напряжение | 400 В, 180 В |
| Диапазон измерения напряжения | 0 - 300 В |
| Диапазон Rп в месте повреждения изоляции | 0 - 20 Мом |
| Максимальная погрешность определения расстояния до места повреждения изоляции | для Rп = 0 - 3 МОм 0,1%+1м |
| Максимальная погрешность измерения сопротивления шлейфа в диапазоне | 0 ÷ 3000 Ом ±0,1% + 0,1 Ом 3 кОм ÷ 10 кОм ±0,1 кОм |
| Максимальная погрешность измерения омической асимметрии | ±0,1% + 0,1 Ом |
| Максимальная погрешность измерения сопротивления изоляции | ±2% + 1 кОм |
| Максимальная погрешность измерения емкости | ±2% + 0,1нФ |
| Питание прибора от встроенного аккумулятора | 4 АА NiMh |
| Потребляемая мощность не более | 3 Вт |
| Габариты | 130х170х85 мм |
| Вес | 1,3 кг |
Контроль по переходному затуханию
| Параметр | Значение |
| Частоты измерительных сигналов | 800 Гц; 1020 Гц; 1200 Гц |
| Максимальная погрешность установки частоты | 1% |
| Диапазон измерения затухания | 0 до -90 дБ |
| Максимальная погрешность измерения затухания | ±(1%+0,2дБ) в диапазоне от 0 до -80 дБ ±(2%+0,3дБ) в диапазоне от -80 до -90 дБ |
| Уровень выходного сигнала | -3 дБм; 0 дБм; +3 дБм |
| Максимальная погрешность установки уровня | ±0,5 дБм |
| Входное и выходное сопротивление | 600±30 Ом |
Комплектация

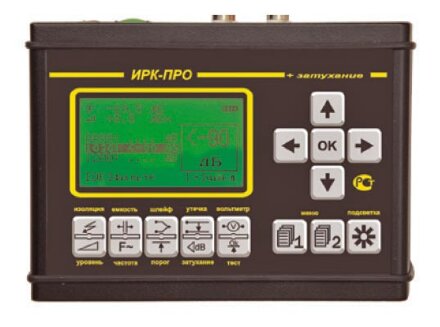

- Измеритель неоднородности линий с допусковым контролем ИРК-ПРО 20
- Сумка для переноски
- Набор измерительных проводов
- Блок питания от сети (адаптер)
- Руководство по эксплуатации
- Индивидуальная упаковка
