Описание и характеристики
Описание

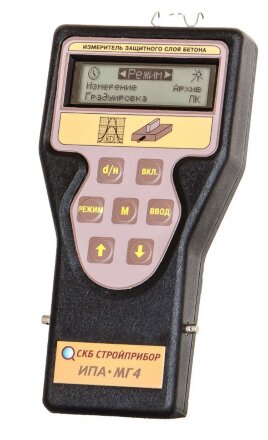

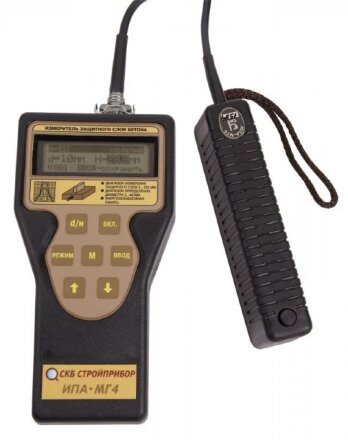

Измеритель Стройприбор ИПА-МГ4.01 используется для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТ 22904.
Согласно данному ГОСТ толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами железобетонного изделия.
Сфера использования измерителя Стройприбор ИПА-МГ4.01 - определение параметров армирования железобетонных изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ СТРОЙПРИБОР ИПА-МГ4.01:
- Определение оси арматурного стержня
- Определение защитного слоя при известном диаметре
- Определение диаметра арматурного стержня при известном защитном слое
Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.
Измеритель Стройприбор ИПА-МГ4.01 имеет три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
Измеритель Стройприбор ИПА-МГ4.01 дополнительно имеет режим определения параметров армирования при неизвестных диаметре арматуры и защитном слое бетона, снабжен функции уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.
Характеристики
| Наименование характеристики | ИПА-МГ4 | |
| Контролируемые диаметры арматуры, мм | от 3 до 40 | |
| Диапазон измерения толщины защитного слоя бетона, мм: | ||
| - при диаметре арматуры 3, 4, 5, 6, 8 мм | от 5 до 60 | |
| − при диаметре арматуры 10, 12, 14, 16, 18 мм | от 5 до 90 | |
| - при диаметре арматуры 20, 22, 25, 28 мм | от 5 до 110 | |
| − при диаметре арматуры 32, 36, 40 мм | от 10 до 130 | |
| Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона для одиночного арматурного стержня не более, мм | ±(0.05 hзс + 0.5 мм), где hзс - измеряемая толщина защитного слоя бетона, мм |
|
| Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм | ±10 | |
| Объем памяти результатов измерений | 999 |
|
| Количество групп индивидуальных градуировочных зависимостей | 9 | |
| Габаритные размеры, мм: | ||
| - блока электронного | 176 × 92 × 32 | |
| - преобразователя | 160 × 48 × 35 | |
| Масса с преобразователем, кг, не более | 0.8 | |
| Средний срок службы измерителя, лет | 10 | |
| Средняя наработка на отказ, ч, не менее | 5000 | |

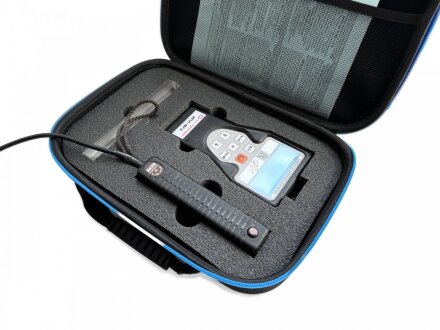

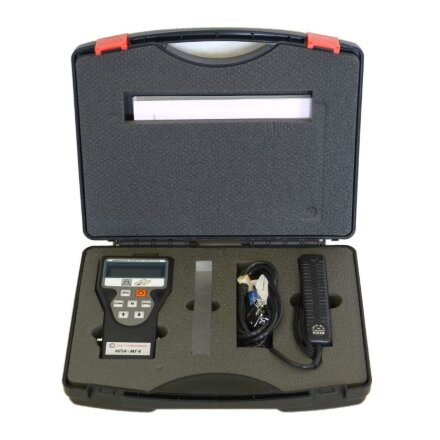

Комплектация
- Измеритель Стройприбор ИПА-МГ4.01
- Электронный блок

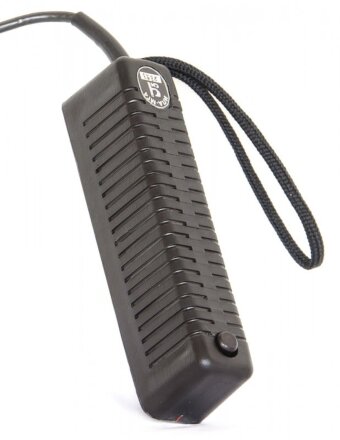

- Преобразователь
- Контрольный образец
- Руководство по эксплуатации
- Кабель связи с ПК
- Программное обеспечение
- Индивидуальная упаковка
