Описание и характеристики
Описание

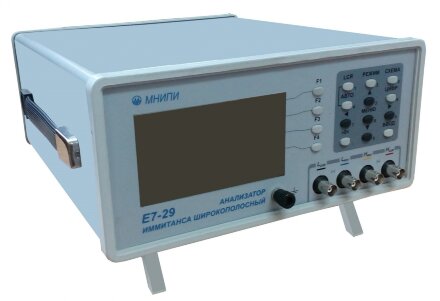

Измеритель иммитанса МНИПИ Е7-29 - прецизионный прибор класса точности 0,2 с широким диапазоном рабочих частот. По техническим параметрам заменяет большинство приборов класса Е7, выпускаемых в странах СНГ. Анализаторы иммитанса широкополосные Е7-29 предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) в диапазоне частот от 50 кГц до 15 МГц.
ПРИБОР ИЗМЕРЯЕТ СЛЕДУЮЩИЕ ПАРАМЕТРЫ ИММИТАНСА
- Lp, Ls - индуктивность в параллельной, последовательной схеме замещения
- Сp, Cs - емкость в параллельной, последовательной схеме замещения
- Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения
- Х - реактивное сопротивление в последовательной схеме замещения
- G - активная проводимость в параллельной схеме замещения
- В - реактивная проводимость в параллельной схеме замещения
- tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь)
- Q - добротность
- |Z| - модуль комплексного сопротивления
- |Y|- модуль комплексной проводимости
- φ- угол фазового сдвига комплексного сопротивления
ОБЛАСТИ ПРИМЕНЕНИЯ
- Научные исследования
- Контроль электрических параметров ЭРЭ на предприятиях
- В ремонтных мастерских
- Научных учреждениях
Характеристики
| Характеристики | Значения |
|---|---|
| Диапазоны измеряемых величин | |
| Диапазон частот | 50 кГц - 15 МГц |
| Уровень измерительного сигнала | 40 мВ - 1 В |
| Напряжение смещения | 0 - 40 В |
| Емкость Cs Cp | (10-15...10-4) Ф |
| Индуктивность Ls Lp | (10-9...102) Гн |
| Активное cопротивление Rs Rp | (10-2...106) Ом |
| Проводимость | (10-4...4) См |
| Добротность, фактор потерь | 10-4...104 |
| Угол фазового сдвига комплексного сопротивления | +0.001...+90 |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Формат индкации | 5 десятичных разрядов |
| Габаритные размеры | 225x110x35 мм |
| Масса | 5 кг |
Комплектация
- Измеритель иммитанса МНИПИ Е7-29
- Кабель сетевой
- Устройство присоединительное УП-2.
- Устройство присоединительное УП-5
- Руководство по эксплуатации
- Индивидуальная упаковка
