Описание и характеристики
Описание

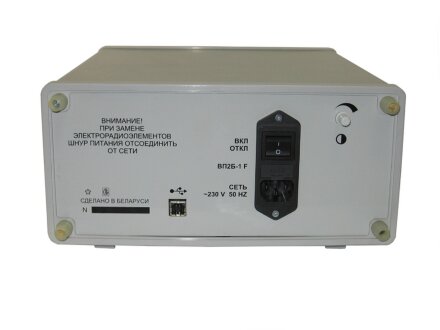

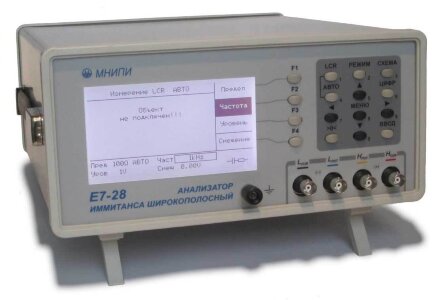

Измеритель иммитанса МНИПИ Е7-28 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 10 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.
ПРИБОР ИЗМЕРЯЕТ СЛЕДУЮЩИЕ ПАРАМЕТРЫ ИММИТАНСА
- Lp, Ls - индуктивность в параллельной, последовательной схеме замещения
- Сp, Cs - емкость в параллельной, последовательной схеме замещения
- Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения
- Х - реактивное сопротивление в последовательной схеме замещения
- G - активная проводимость в параллельной схеме замещения
- В - реактивная проводимость в параллельной схеме замещения
- tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь)
- Q - добротность
- |Z| - модуль комплексного сопротивления
- |Y| - модуль комплексной проводимости
- δ- угол фазового сдвига комплексного сопротивления
Характеристики
| Характеристики | Значения |
|---|---|
| Диапазоны измеряемых величин | |
| Емкость Cs Cp | (10-12...1) Ф |
| Индуктивность Ls Lp | (10-9...103) Гн |
| Активное cопротивление Rs Rp | (10-3...106) Ом |
| Проводимость | (10-11...10) См |
| Добротность, фактор потерь | 10-4...104 |
| Угол фазового сдвига комплексного сопротивления | +0.001...+90 |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Формат индкации | 5 десятичных разрядов |
| Габаритные размеры | 225x110x35 мм |
| Масса | 5 кг |
Комплектация
- Измеритель иммитанса МНИПИ Е7-28
- Кабель сетевой
- Устройство присоединительное УП-6
- Устройство присоединительное УП-5
- Кабель К-2
- Зажим «крокодил», 4 мм
- Кабель интерфейсный
- Кабель 4 шт
- Руководство по эксплуатации
- Индивидуальная упаковка
