Описание и характеристики
Описание

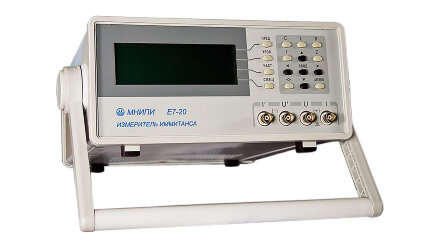

Измеритель иммитанса (RLC) Е7-20 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений / сек.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления |Z| , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки.
Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять физические величины.
Использование: контроль качества ЭРЭ, аттестация средств измерений и функциональных устройств, нормирование параметров микроэлектроники, полупроводниковых изделий и различных материалов, научные исследования, контроль и управление технологическими процессами.
Характеристики
| Измеряемые параметры | Индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления Z , реактивное сопротивление (Xs), угол фазового сдвига |
| Погрешность | 0,1 |
| Электрическое сопротивление (от) | 10 мкОм |
| Электрическое сопротивление (до) | 1 ГОм |
| Разрешение (R) | 10 мкОм |
| Электрическая емкость (от) | 1 фФ |
| Электрическая емкость (до) | 1 Ф |
| Разрешение (C) | 1 фФ |
| Индуктивность (от) | 10 пГн |
| Индуктивность (до) | 10 кГн |
| Разрешение (L) | 10 пГн |
| Частота тест сигнала | 25 Гц | 1 МГц |
| Диапазон частот | Фиксированный |
| Особенности | Тест сигнал, 1975 фиксированных значения частоты. Математическая обработка результатов измерений.Напряжение смещения 0 – 40 В (внешнее до 120 В) |
| Интерфейс | RS-232 |
| Уровень тест сигнала | 40 мВ | 1 В |
Комплектация
- Измеритель иммитанса
- Паспорт
- Свидетельство о поверке РБ
- Руководство по эксплуатации
- Индивидуальная упаковка
