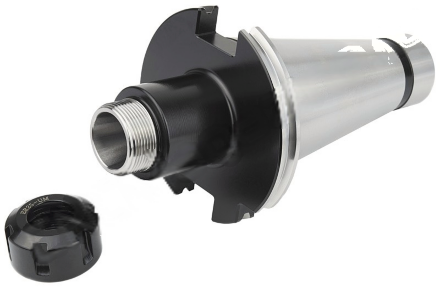

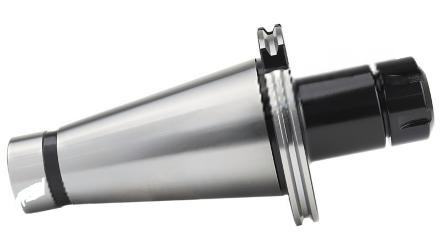

ISO50-ER32-70 цанговый патрон (ГОСТ 25827-93)

Цанговый патрон ISO50-ER32-70 предназначен для центрирования и фиксации режущего инструмента. Тип хвостовика — ISO50, вид патрона — ISO-ER цанговый. Хвостовики патронов ГОСТ 25827-93 (ИСО 7388-1-83) исполнения 3 совместимы со станками, выпущенными до 1994 года. В этой оснастке зажим выполняется не цангой, захватывающей штревель за головную часть, а посредством вала с резьбой. Указанный типоразмер не имеет зарубежных аналогов. Форма патрона AD предусматривает подачу СОЖ через сквозное отверстие, а балансировка указана как G2.5/25000 об/мин. Длина патрона L — 70 мм, масса — 3.194 кг. В комплект входит гайка для цанг ER32-UM. Цанги ER32 и ключ приобретаются отдельно; эти принадлежности не входят в комплект патрона.
