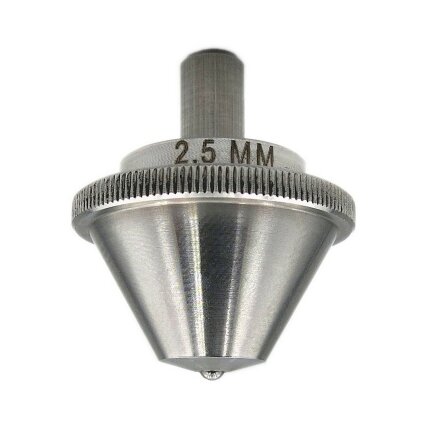

Индентор / наконечник шариковый (D 2,5 мм) к твердомеру Бринелль в оправке по ГОСТ 9012-59

СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ

Основные сведения о шариковых наконечниках диаметром 2,5 мм для твердомеров Бринелля

Изготовитель: ООО «Восток-7» (РФ).

Состояние: новое изделие.

Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

Наконечник шариковый диаметром 2,5 мм — к приборам для измерения твёрдости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59. Также шариковые наконечники используются для специализированного применения, описанного в дополнительных стандартах, в частности:

• в ОАО «РЖД» - для измерения твёрдости колодок тормозных чугунных для локомотивов согласно ГОСТ 30249-97 (п.6.3.) и ГОСТ 28186-89 (п.3.3.)
• для измерения твёрдости титана губчатого по ГОСТ 30311-96 (п.6.5.)

Внимание! В 2024 году принят ГОСТ Р 8.1038—2024 (ИСО 6506-1:2014) «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твердости по шкалам Бринелля. Часть 1. Метод измерений». ГОСТ утвержден и введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 25 апреля 2024 г. № 549-ст. (с изменением даты введения приказом от 24 июля 2024 г. № 961-ст). ГОСТ Р 8.1038—2024 модифицирован по отношению к международному стандарту ИСО 6506-1:2014 и подготовлен с целью уточнения метода измерения твердости по шкалам Бринелля, описанного в ГОСТ 9012-59. Дата введения в действие нового государственного стандарта - 30 сентября 2026 г.

Твердомеры Бринелля, для которых подходит шариковый наконечник (D = 2,5 мм) в разъёмной оправке

Наконечники шариковые подходят для приборов измерения твёрдости по Бринеллю различных производителей, в т. ч. (но не исключительно):

Линейка выпускаемых инденторов для твердомеров Бринелля от «Восток-7»

Изображение	Диаметр наконечника	Ссылка на наконечник в оправке
	10 мм	Шариковый наконечник (D = 10 мм) в оправке
	5 мм	Шариковый наконечник (D = 5 мм) в оправке
	2,5 мм	Шариковый наконечник (D = 2,5 мм) в оправке
	2 мм	Шариковый наконечник (D = 2 мм) в оправке
	1 мм	Шариковый наконечник (D = 1 мм) в оправке

Наконечники шариковые 2,5 мм и разъёмные оправки для твердомера Бринелля - производство «Восток-7»

Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов)

1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;
2. Ослабить винт фиксации индентора к шпинделю;
3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;
4. Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения;
5. Обжать индентор - для шарикового наконечника диаметром 2,5 мм - единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости;
6. Закрутить винт фиксации индентора до упора.
7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.

Дополнительное оборудование для проведения измерений твёрдости металлов и сплавов

Наконечники (инденторы) и меры твердости для измерения твердости металлов по методам Роквелла, Бринелля, Виккерса - широкий выбор в продаже
