Описание и характеристики

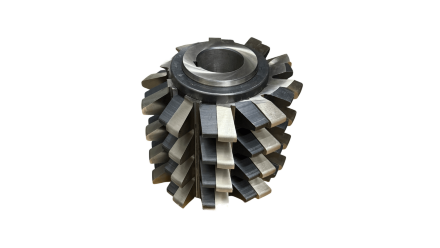

Червячная фреза предназначена для нарезания зубьев цилиндрических зубчатых колёс методом обкатки на зубофрезерных станках. Маркировка M 20 указывает модуль зубчатого зацепления 20. Размеры инструмента — 250 × 250 × 60 мм. Обозначение «кл. А» относится к классу исполнения, а 2510-4403 в скобках является дополнительным номером фрезы.
Режущая часть выполнена из быстрорежущей стали Р6М5: буква «Р» означает быстрорежущую сталь, цифра 6 — вольфрамовую легирующую составляющую, «М5» — молибденовую. Фрезу используют для обработки металлических заготовок с учётом параметров зубчатого колеса, жёсткости станка и выбранного режима резания.
При выборе сверяют модуль 20, профиль колеса, посадочные размеры, направление вращения и совместимость оборудования. Значения 300 × 300 мм в характеристиках следует рассматривать как габаритные данные, не совпадающие с размерами фрезы, указанными в названии.
