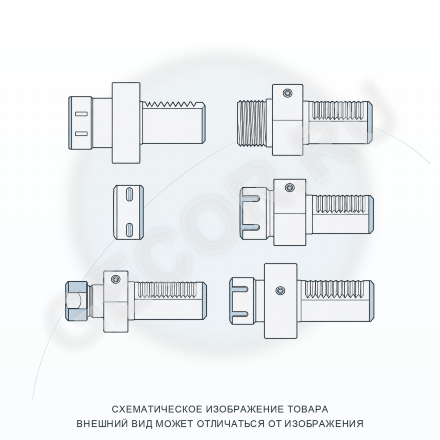

E4-30x20 Держатель инструмента VDI для цанг ER

E4-30x20 — стационарный цанговый блок стандарта VDI для цанг ER. Модель оснащена цангой ER20, а указанный диапазон d4 составляет 1-13 мм. При выборе исполнения учитывают серию держателя E4, вид цанги и диапазон фиксации инструмента, соответствующий рабочей задаче. Основные размеры по данным источника: d1 — 30 мм, d2 — 35 мм, d3 — 68 мм, h1 — 28 мм, l1 — 59 мм, l2 — 22 мм. Вспомогательный блок стандарта VDI рассчитан на быструю замену и наладку инструмента. Он подходит для любого производителя и является взаимозаменяемым, поэтому обозначение E4-30x20 и цангу ER20 следует учитывать при подборе совместимого исполнения.
