Основные данные
Описание

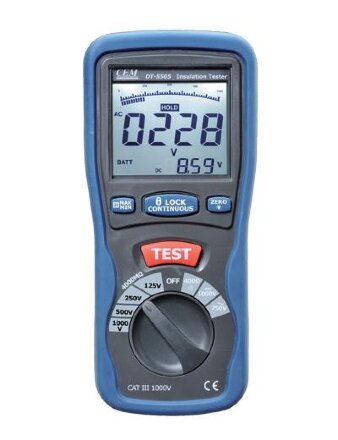

Мегаомметр CEM DT-5505 представляет собой цифровой измерительный прибор. Принцип действия мегаомметра основан на измерении тока, протекающего через измеряемое сопротивление, при приложении фиксированного значения испытательного напряжения постоянного тока. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Конструктивно мегаомметр выполнен в ударопрочном корпусе из полипропилена. Основные узлы измерителя: измеритель тока, АЦП, микропроцессор, преобразователь напряжения, цифровой монохромный жидкокристаллический индикатор с подсветкой. Управление процессом измерения осуществляется встроенным микропроцессором.
Для выбора выходного напряжения в измерителе используется поворотный переключатель. Результаты измерений в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой.
Мегаомметр снабжен функциями контроля заряда батареи питания и автоматического отключения при бездействии. Питание DT-5505 осуществляется от встроенной аккумуляторной батареи. Имеет защиту от перегрузки по напряжению.
ПРЕИМУЩЕСТВА МЕГАОММЕТРА CEM DT-5505
- Измерение сопротивления изоляции
- Измерение напряжения и сопротивления участка цепи
- Проверка целостности участка цепи («прозвонка»)
- Автоматическая проверка отсутствия напряжения в цепи перед измерением сопротивления изоляции или участка цепи
- Автоматическая и ручная установка нуля
- Определение максимальных/минимальных показаний
- ЖК-дисплей с двумя 4-разрядными цифровыми индикаторами, графической шкалой и подсветкой
- Удержание показаний на дисплее
- Индикация подачи испытательного напряжения
- Индикация выхода за границы диапазона измерения («OL»)
- Индикация низкого заряда батареи
- Автоматический переход в «спящий режим» после 10 мин бездействия
- Соответствие стандарту IEC 61010-1
- Настольная подставка, крепление для ремешка
Характеристики
Дисплей | ЖК, двойной |
Модель | DT-5505 |
Звуковой сигнал | да |
Предохранители | 500 мА/1000В |
Защита | Двойная изоляция |
Диапазоны постоянного напряжения | 1000В |
Диапазоны переменного напряжения | 750В |
Диапазоны сопротивления | 40Ом, 400Ом |
Проверка целостности цепи | да |
Сопротивление изоляции | от 0.125 до 4000 МОм |
Зажимы | Тип «Крокодил» |
Быстродействие | 2.5 измерения в сек |
Индикатор низкого заряда батареи | да |
Подсветка | да |
Индикатор перегрузки | да |
Автоматическое выключение прибора | ~10 мин |
Температура эксплуатации, °C | от 0 до 40 |
Температура при хранении, °С | от -10 до 60 |
Влажность при эксплуатации, % | ≤80 |
Влажность во время хранения, % | ≤7205 x 92 x 500 |
Функция вывода максимального значения MAX | да |
Функция вывода минимального значения MIN | да |
Функция удержания показаний | да |
Элемент питания | 6x1.5 В АА |
Габаритные размеры, мм | 205 x 92 x 50 |
Вес, г | 603 |
Гарантия | 2 года |
Комплектация
- Мегаомметр CEM DT-5505
- Измерительные щупы - 2 шт.
- Щуп с зажимом типа "Крокодил"
- Батарея типа АА (1,5В) - 6 шт.
- Ремешок
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
Файлы
- Руководство по эксплуатации.pdf 660.79 KBytes
- Декларация о соответствии.pdf 1.41 MBytes
- Свидетельство об утверждении типа СИ.jpg 2.41 MBytes
