Основные данные
Описание

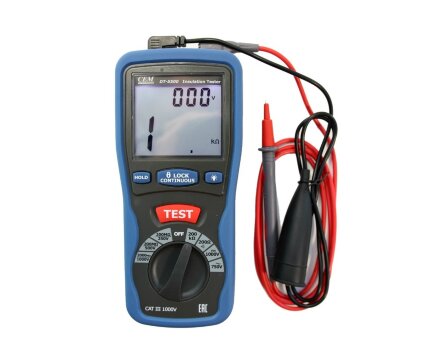

Мегаомметр CEM DT-5500 предназначен для измерения сопротивления изоляции, напряжения постоянного и переменного тока, а также электрического сопротивления участка цепи.
Мегаомметр CEM DT-5500 представляет собой цифровой измерительный прибор. Принцип действия мегаомметра CEM DT-5500 основан на измерении тока, протекающего через измеряемое сопротивление, при приложении фиксированного значения испытательного напряжения постоянного тока. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Конструктивно мегаомметр CEM DT-5500 выполнен в ударопрочном корпусе из полипропилена. Основные узлы измерителя: измеритель тока, АЦП, микропроцессор, преобразователь напряжения, цифровой монохромный жидкокристаллический индикатор с подсветкой. Управление процессом измерения осуществляется встроенным микропроцессором.
Для выбора выходного напряжения в измерителе используется поворотный переключатель. Результаты измерений отображаются на ЖКИ в цифровом виде. Мегаомметр CEM DT-5500 снабжен функциями контроля заряда батареи питания и автоматического отключения при бездействии. Питание мегаомметр CEM DT-5500 осуществляется от встроенной аккумуляторной батареи. Мегаомметр CEM DT-5500 имеет защиту от перегрузки по напряжению.
ПРЕИМУЩЕСТВА МЕГАОММЕТРА CEM DT-5500
- Большой LCD дисплей с подсветкой
- Защита от перегрузки на всех диапазонах
- Индикация низкого заряда батареи
- Авто-тест, функция удержания значений и автоматическая установка ноля
Характеристики
| Сопротивление | |
|---|---|
| Пределы измерений | 200 Ом, 2000 кОм |
| Погрешность | ± (1 % ± 2 е.м.р.) |
| Максимальное разрешение | 0.1 Ом |
| Прозвон цепи | |
| Порог срабатывания | < 40 Ом |
| Тестовый ток | < 200 мА |
| Постоянное напряжение | |
| Пределы измерений | 1000 В |
| Погрешность | ± (0.8 % ± 3 е.м.р.) |
| Максимальное разрешение | 1 В |
| Входное сопротивление | 10 МОм |
| Переменное напряжение | |
| Пределы измерений | 750 В |
| Погрешность | ± (1.2 % ± 10 е.м.р.) |
| Максимальное разрешение | 1 В |
| Входное сопротивление | 10 МОм |
| Мегаомметр | |
| Пределы измерений | |
| 250 В | 200 МОм |
| 500 В | 200 МОм |
| 1000 В | 2000 МОм |
| Погрешность | ± (3 % ± 5 е.м.р.) |
| Максимальное разрешение | 0.1 МОм |
| Общие данные | |
| Максимальное индицируемое число | 2000 |
| Аналоговая шкала | 40 сегментов |
| Дисплей | жидкокристаллический с подсветкой |
| Скорость измерения | 2.5 в секунду |
| Источник питания | 6 х АА |
| Условия эксплуатации | 0 °С...+40 °С; отн. влажность: не более 80 % |
| Условия хранения | -10 °С...+60 °С; отн. влажность: не более 70 % |
| Габаритные размеры | 200 х 92 х 50 мм |
| Масса | 700 г |

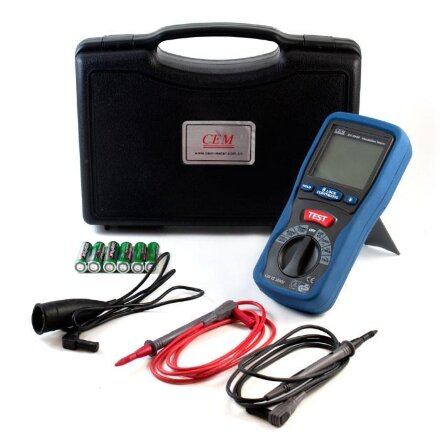

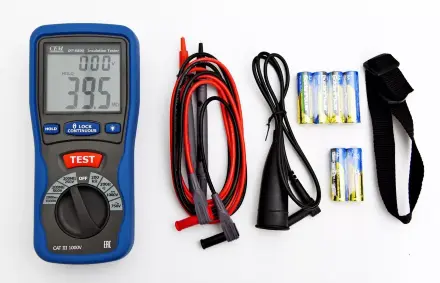

Комплектация
- Мегаомметр CEM DT-5500
- Тестовые провода
- Батареи AA - 6 шт.
- Руководство по эксплуатации
- Кейс для транспортировки
- Индивидуальная упаковка
Технические характеристики
Файлы
- Руководство по эксплуатации.pdf 119.62 KBytes
- Декларация о соответствии.pdf 1.41 MBytes
- Свидетельство об утверждении типа СИ.jpg 2.41 MBytes
