Описание и характеристики

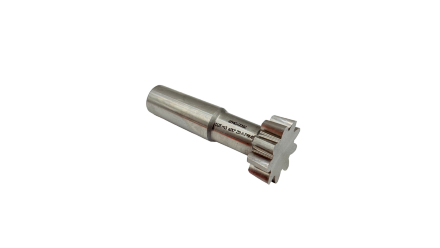

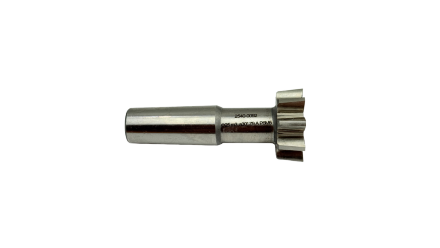

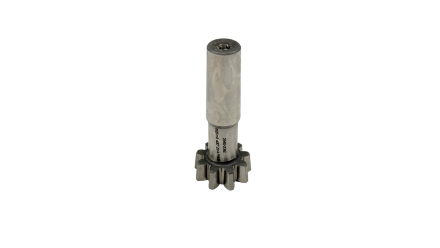

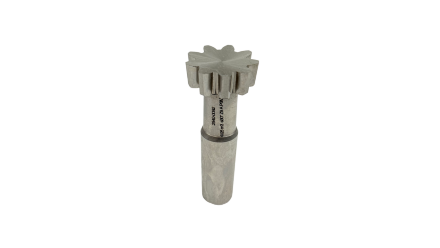

Долбяк предназначен для обработки наружных и внутренних зубчатых венцов методом зубодолбления. Хвостовая конструкция рассчитана на закрепление в инструментальной системе зубодолбёжного станка с посадкой В18.
Маркировка М3.0 указывает модуль 3,0, z=9 — девять зубьев долбяка. Угол профиля составляет 30°, диаметр инструмента — 27 мм. Параметры выбирают по геометрии зубчатого колеса и требуемому зацеплению.
Рабочая часть выполнена из быстрорежущей стали Р6М5, покрытие отсутствует. Долбяк имеет класс точности А и соответствует ГОСТ 6762-79. При выборе проверяют модуль, число зубьев, угол профиля, диаметр и совместимость посадки В18 со станком.
Технические характеристики
БрендTORNERI
Артикул производителяТ028229
Длина, мм78
ГОСТ6762-79
Класс точностиА
Количество зубьев,шт9
Конус МорзеВ18
МатериалР6М5
МодульМ3.0
Покрытиебез покрытия
Ширина, мм20
Типхвостовой
Угол профиля, град30
