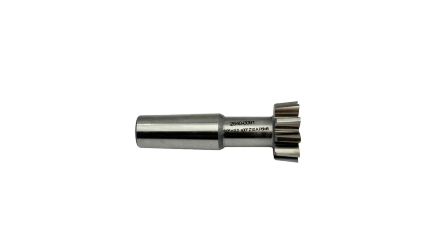

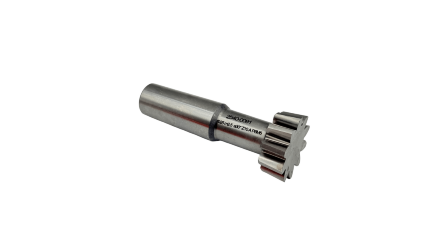

Долбяк хвостовой М2,5 z=10 30° d25 (2540-0091) TORNERI

Хвостовой зуборезный долбяк 2540-0091 — это прецизионный чистовой инструмент мелкого модуля, предназначенный для нарезания зубчатых колес внутреннего зацепления и мелкомодульных прямозубых колес методом обкатки. Изготавливается по ГОСТ 6762-79, что гарантирует высокую точность геометрии и стабильность параметров при обработке ответственных деталей. Используется на зубодолбежных станках для формирования зубьев в валах, отверстиях и венцах сложной конфигурации.

Геометрия и назначение
Модель с кодом 2540-0091 имеет модуль 2.5, число зубьев 10 и угол профиля 30° . Номинальный делительный диаметр составляет 25 мм, диаметр делительной окружности — 25 мм, диаметр основной окружности — 21.6 мм, диаметр вершин зубьев — 29.29 мм . Длина зубьев — 15 мм, общая длина долбяка — 80 мм . Инструмент оснащен коническим хвостовиком В18 (конус Морзе).

Преимущества класса точности А
Инструмент поставляется в классе точности А — это прецизионное исполнение, предназначенное для чистовой обработки зубчатых колес 7-й степени точности. Класс А обеспечивает жесткие допуски на отклонение профиля зуба, биение окружности вершин зубьев и другие геометрические параметры. Конструкция с коническим хвостовиком гарантирует надежное центрирование и минимальное биение при работе.

Область применения
Долбяк ориентирован на предприятия приборостроения, микротехники и машиностроения. Основное применение — нарезание мелкомодульных зубчатых колес, шлицевых валов и отверстий с эвольвентным профилем. Идеально подходит для изготовления деталей часовых механизмов, медицинских микроприводов, датчиков, сервосистем и компонентов робототехники. Инструмент эффективно работает в условиях мелкосерийного и серийного производства.
