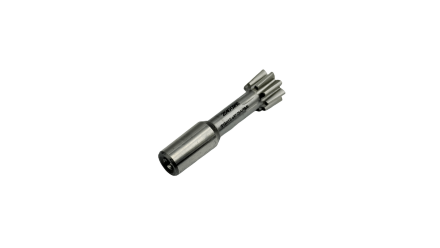

Долбяк хвостовой M1.5 z=9 30° D=13.5 мм 2540-0066 TORNERI

Хвостовой зуборезный долбяк 2540-0066 — это прецизионный чистовой инструмент мелкого модуля, предназначенный для нарезания зубчатых колес внутреннего зацепления и мелкомодульных прямозубых колес методом обкатки. Изготавливается по ГОСТ 6762-79, что гарантирует высокую точность геометрии и стабильность параметров при обработке ответственных деталей. Используется на зубодолбежных станках для формирования зубьев в валах, отверстиях и венцах сложной конфигурации.

Геометрия и назначение
Модель с кодом 2540-0066 имеет модуль 1.5, число зубьев 9 и угол профиля 30° . Номинальный делительный диаметр составляет 12 мм, диаметр делительной окружности — 13.5 мм, диаметр основной окружности — 11.664 мм, диаметр вершин зубьев — 16.23 мм . Высота долбяка — 26 мм, общая длина инструмента — 60 мм . Инструмент оснащен коническим хвостовиком В12 (конус Морзе)

Преимущества класса точности А
Инструмент поставляется в классе точности А — это прецизионное исполнение, предназначенное для чистовой обработки зубчатых колес 7-й степени точности. Класс А обеспечивает жесткие допуски на отклонение профиля зуба, биение окружности вершин зубьев и другие геометрические параметры. Конструкция с коническим хвостовиком гарантирует надежное центрирование и минимальное биение при работе.

Область применения
Долбяк ориентирован на предприятия приборостроения, микротехники и машиностроения. Основное применение — нарезание мелкомодульных зубчатых колес, шлицевых валов и отверстий с эвольвентным профилем. Идеально подходит для изготовления деталей часовых механизмов, медицинских микроприводов, датчиков, сервосистем и компонентов робототехники. Инструмент эффективно работает в условиях мелкосерийного и серийного производства.
