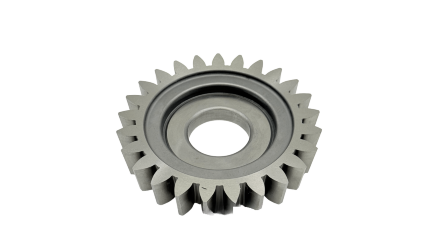

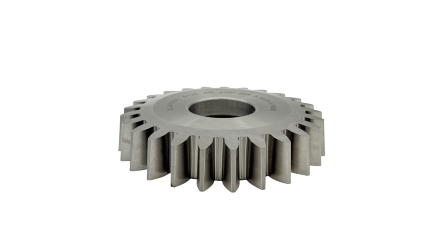

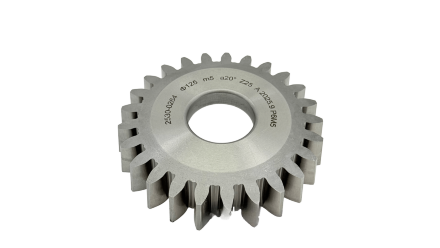

Долбяк дисковый M5.0 z=25 20° D=125 мм d=44.45 мм (2530-0264) TORNERI

Дисковый зуборезный долбяк 2530-0264 — это прецизионный чистовой инструмент, предназначенный для нарезания цилиндрических зубчатых колес методом обкатки. Изготавливается в строгом соответствии с требованиями ГОСТ 9323-79, что гарантирует высокую точность геометрии и стабильность параметров при серийном производстве. Используется на долбежных станках для обработки прямозубых колес внешнего и внутреннего зацепления, а также шлицевых валов.

Геометрия и назначение
Данная модель с кодом 2530-0264 имеет модуль 5.0, число зубьев 25 и угол профиля 20°. Номинальный делительный диаметр составляет 125 мм, посадочное отверстие — 44.45 мм. Благодаря увеличенному числу зубьев обеспечивается более плавное и равномерное резание, что особенно важно при обработке крупных зубчатых венцов.

Преимущества класса точности А
Инструмент поставляется исключительно в классе точности А — это прецизионное исполнение с жесткими допусками на погрешность профиля зуба, биение зубчатого венца и накопленную погрешность шага. Такой класс точности гарантирует чистоту обработанной поверхности без необходимости дополнительной доводки, что критически важно для ответственных узлов и механизмов, работающих под высокими нагрузками.

Технические параметры
Модель с кодом 2530-0264 имеет модуль 5.0, число зубьев 25 и угол профиля 20° . Номинальный делительный диаметр составляет 125 мм, диаметр вершин зубьев — 139 мм . Посадочное отверстие — 44.45 мм, диаметр выточки — 80 мм . Коэффициент смещения исходного контура — 0.15, расстояние исходного сечения от передней поверхности — 7.1 мм . Высота долбяка составляет 28 мм, ширина ступицы — 14 мм

Область применения
Долбяк ориентирован на машиностроительные и зубообрабатывающие предприятия. Основное применение — нарезание зубьев цилиндрических прямозубых колес внешнего зацепления в условиях средне- и крупносерийного производства. Также может использоваться для обработки зубчатых секторов, реек, блочных колес и колес с буртиками.
