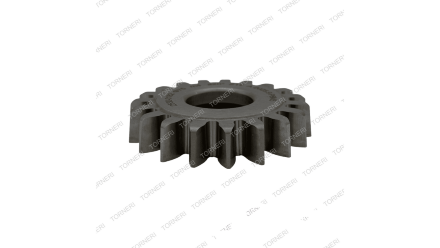

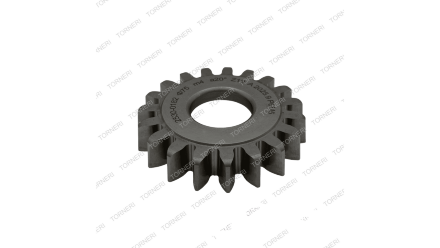

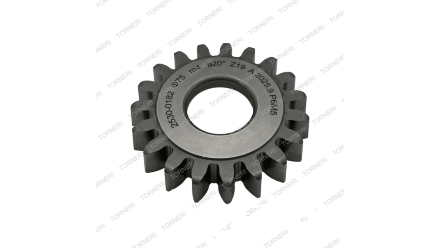

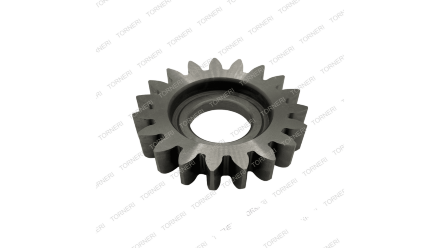

Долбяк дисковый M4.0 z=19 20° D=76 мм d=31.75 мм (2530-0182) TORNERI

Дисковый зуборезный долбяк 2530-0182 — это прецизионный чистовой инструмент, предназначенный для нарезания цилиндрических зубчатых колес методом обкатки. Изготавливается в строгом соответствии с требованиями ГОСТ 9323-79, что гарантирует высокую точность геометрии и стабильность параметров при серийном производстве. Используется на долбежных станках для обработки прямозубых колес внешнего и внутреннего зацепления, а также шлицевых валов.

Геометрия и назначение
Данная модель с кодом 2530-0182 имеет модуль 4.0, число зубьев 19 и угол профиля 20°. Номинальный делительный диаметр составляет 76 мм, посадочное отверстие — 31.75 мм. Благодаря увеличенному числу зубьев обеспечивается более плавное и равномерное резание, что особенно важно при обработке крупных зубчатых венцов.

Преимущества класса точности А
Инструмент поставляется исключительно в классе точности А — это прецизионное исполнение с жесткими допусками на погрешность профиля зуба, биение зубчатого венца и накопленную погрешность шага. Такой класс точности гарантирует чистоту обработанной поверхности без необходимости дополнительной доводки, что важно для ответственных узлов и механизмов, работающих под высокими нагрузками.

Технические параметры
Инструмент — дисковый прямозубый, тип 1 по ГОСТ 9323-79 . Диаметр делительной окружности составляет 76 мм, диаметр вершин зубьев — 86.72 мм . Коэффициент смещения исходного контура — 0.09, расстояние исходного сечения от передней поверхности — 3.4 мм . Высота долбяка — 17 мм, ширина ступицы — 8 мм . Изготавливается из быстрорежущей стали Р6М5 (аналог HSS)

Область применения
Долбяк ориентирован на машиностроительные и зубообрабатывающие предприятия. Основное применение — нарезание зубьев цилиндрических прямозубых колес внешнего зацепления в условиях средне- и крупносерийного производства. Также может использоваться для обработки зубчатых секторов, реек, блочных колес и колес с буртиками.
